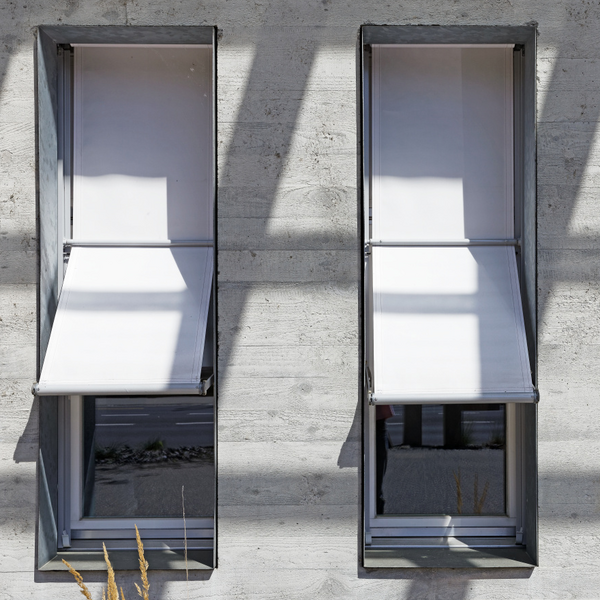

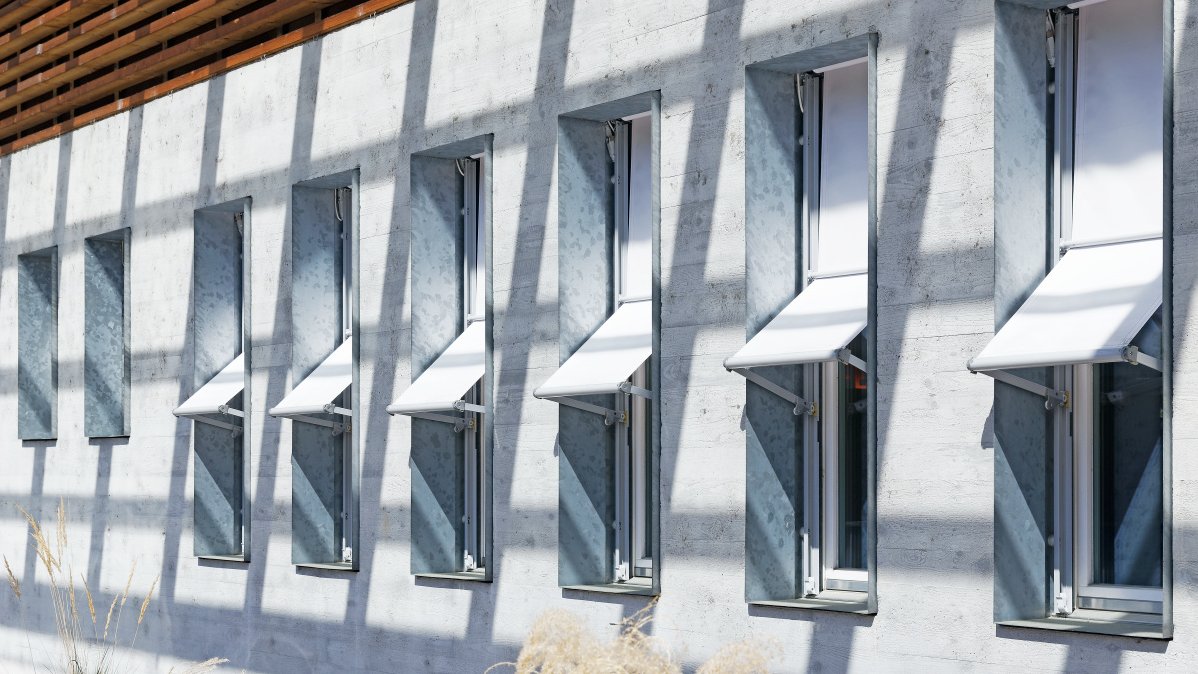

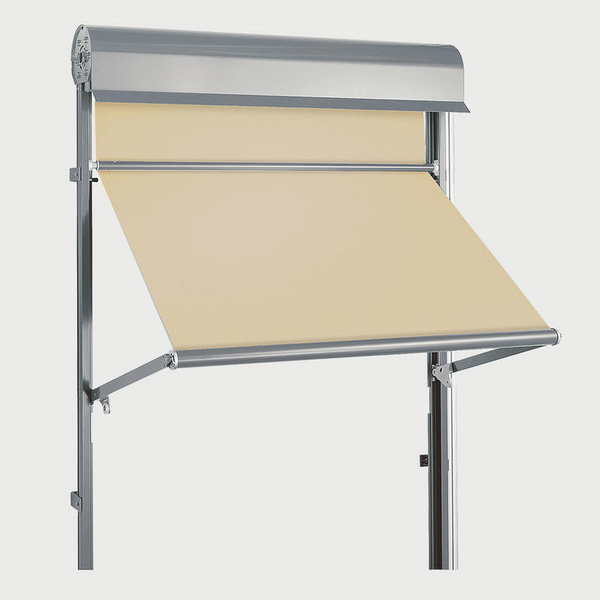

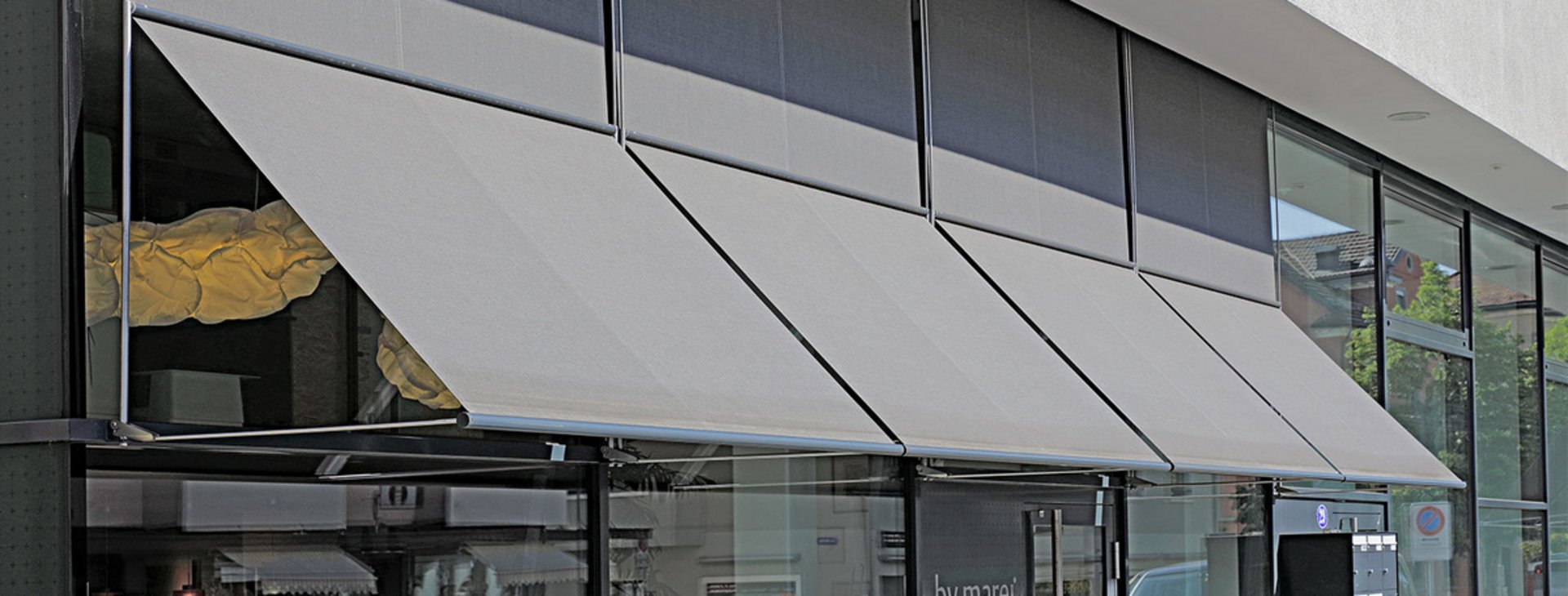

Ausstellstoren AS 95 / AS 150 / ASR 95

Die Ausstellstoren AS 95 / AS 150 / ASR 95 können dank ihrer Modulbauweise unterschiedlichsten Bausituationen angepasst werden. Die Stoffstoren werden an Wohn- und Geschäftshäusern, für Neubauten und Renovationen eingesetzt. Auch ein nachträglicher Einbau ist aufgrund der modularen Konstruktion jederzeit möglich. Ausstellstoren lassen sich nach dem Ausstellvorgang weiter vertikal absenken für eine noch bessere Beschattung.

Das macht die Ausstellstoren AS 95 / AS 150 / ASR 95 einzigartig

  • Mehr Licht und gute Luftzirkulation im Raum für ein angenehmes, naturnahes Raumklima
  • Robust und qualitativ hochwertig
  • Für Neubauten und Renovationen geeignet
  • Drehpunkt der Ausstellarme beliebig wählbar

Konstruktive Highlights

  • Profilführung
  • Metallteile aus Aluminium, farblos anodisiert oder auf Wunsch farbig pulverbeschichtet
  • ASR 95: Stangenführung und Ausstellmechanismus aus robustem, rostfreiem Edelstahl
  • Walzendurchmesser
    AS 95 / AS 150: 63 mm oder 78 mm
    ASR 95: 52 mm
  • Die Walzenlager sind auf den Profilführungen und nicht am Gebäude befestigt
  • Mit Hand- oder Motorantrieb erhältlich

Optionen

  • Drahtlose Funksteuerung

Auswahlhilfe Stoffstoren / Fallarmmarkisen

1:1-Zeichnungen Ausstellstore AS 95

5304
DWG DXF PDF
5307
DWG DXF PDF
5308
DWG DXF PDF
5335
DWG DXF PDF
5336
DWG DXF PDF
5337
DWG DXF PDF

Ausschreibungstext Ausstellstore AS 95

Ausstellstore AS 95

Aussen montierte Beschattungsanlage mit zusätzlicher Absenkmöglichkeit, senkrecht bis ganz nach unten (Sichtschutz) nach abgeschlossenem Ausstellvorgang.

Bestehend aus:

Führungen
Profilführungen aus stranggepresstem Aluminium.

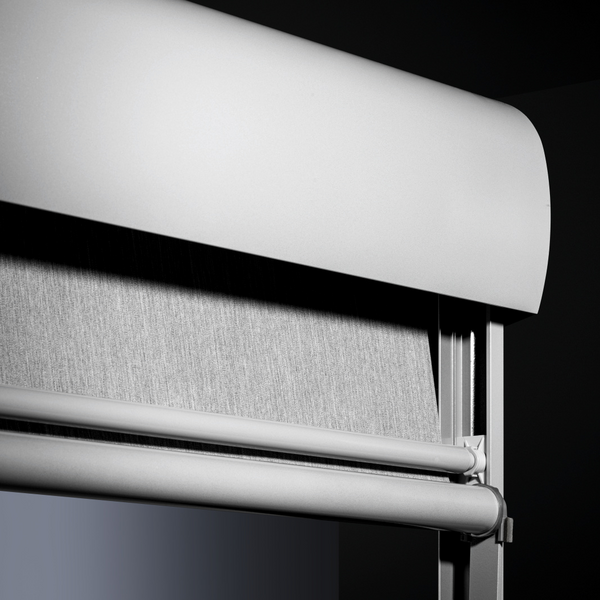

Lagerkonsolen
Aus verzinktem Stahlblech, komplett auf Führungen montiert.

Stoffwalze
Aus Aluminium, mit Kedernut zur Befestigung des Stoffes.

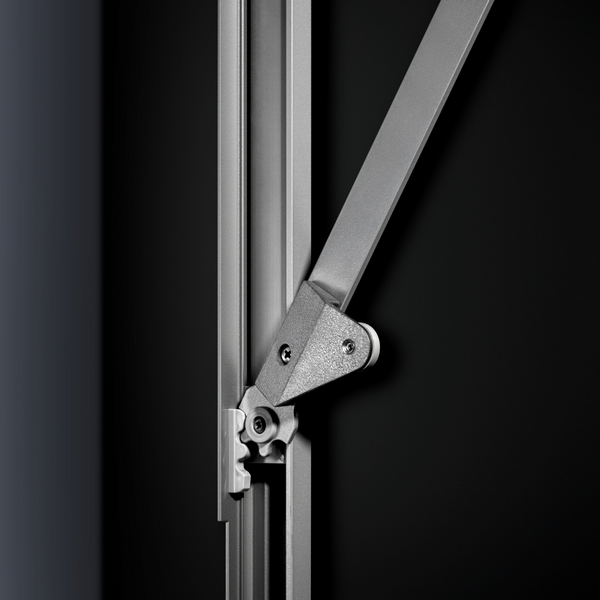

Ausstellvorrichtung
Aus Aluminium, Länge 500 mm.

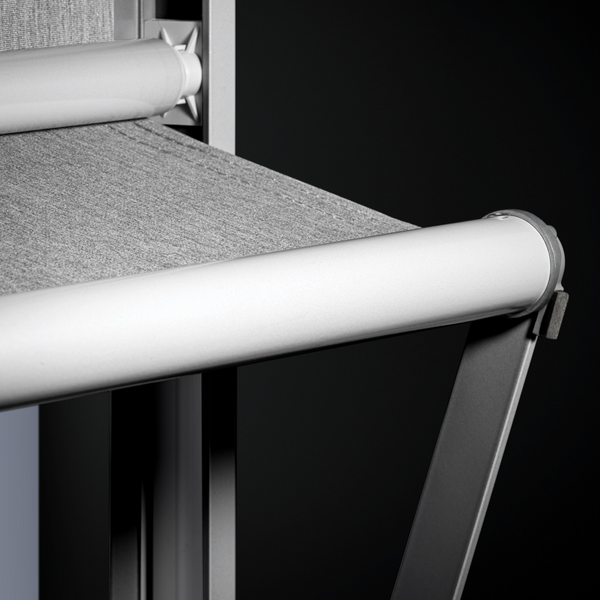

Stoff- und Querstab
Stoffstab aus Aluminiumprofil, mit Kedernut. Optimaler Ausstellvorgang durch den mit Quarzsand beschwerten Stoffstab. Endkappen aus Zink-Druckguss. Querstab aus Aluminiumrohr. Endkappen aus UV-beständigem Kunststoff.

Oberflächenbehandlung
Sämtliche Aluminiumteile farblos anodisiert.

Stoff
Nach Wahl aus unserer Schenker Storen Stoffkollektion.

Antrieb
Handantrieb durch wartungsfreies, staubgeschütztes Getriebe mit eingebauter Bremse. Bedienung mit steckbarer, PVC-ummantelter Gelenkkurbel. Vorgehängte Konstruktionen werden ausschliesslich mit Motorantrieb ausgerüstet.

Rohrmotor 230 V / 50 Hz, mit eingebauten Endschaltern und Thermoschutz, inkl. 1 m Anschlusskabel.
Storenmotoren dürfen nicht parallel geschaltet werden.

Die elektrischen Anschlüsse sind bauseits zu erstellen.

Für sämtliche Schäden und Folgeschäden an Storenanlagen, die durch bauseits gelieferte Steuerungen entstehen, übernehmen wir keine Garantie!

1:1-Zeichnungen Ausstellstore AS 150

5300
DWG DXF PDF
5301
DWG DXF PDF
5302
DWG DXF PDF
5303
DWG DXF PDF
5304
DWG DXF PDF
5305
DWG DXF PDF
5306
DWG DXF PDF
5307
DWG DXF PDF
5308
DWG DXF PDF

Ausschreibungstext Ausstellstore AS 150

Ausstellstore AS 150

Aussen montierte Beschattungsanlage mit zusätzlicher Absenkmöglichkeit, senkrecht bis ganz nach unten (Sichtschutz) nach abgeschlossenem Ausstellvorgang.

Bestehend aus:

Führungen
Profilführungen aus stranggepresstem Aluminium.

Lagerkonsolen
Aus Aluminium-Druckguss, komplett auf Führungen montiert.

Stoffwalze
Aus verzinktem Stahlrohr, mit Kedernut zur Befestigung des Stoffes.

Ausstellvorrichtung
Aus Aluminium, Länge 500 mm.

Stoff- und Querstab
Stoffstab aus Aluminiumprofil, mit Kedernut. Optimaler Ausstellvorgang durch den mit Quarzsand beschwerten Stoffstab. Endkappen aus Zink-Druckguss. Querstab aus Aluminiumrohr. Endkappen aus UV-beständigem Kunststoff.

Oberflächenbehandlung
Sämtliche Aluminiumteile farblos anodisiert.

Stoff
Nach Wahl aus unserer Schenker Storen Stoffkollektion.

Antrieb
Handantrieb durch wartungsfreies, staubgeschütztes Getriebe mit eingebauter Bremse.
Bedienung mit steckbarer, PVC-ummantelter Gelenkkurbel. Vorgehängte Konstruktionen werden ausschliesslich mit Motorantrieb ausgerüstet.

Rohrmotor 230 V / 50 Hz, mit eingebauten Endschaltern und Thermoschutz, inkl. 1 m Anschlusskabel. Storenmotoren dürfen nicht parallel geschaltet werden.

Die elektrischen Anschlüsse sind bauseits zu erstellen.

Für sämtliche Schäden und Folgeschäden an Storenanlagen, die durch bauseits gelieferte Steuerungen entstehen, übernehmen wir keine Garantie!

1:1-Zeichnungen Ausstellstore rostfrei ASR 95

5320
DWG DXF PDF
5321
DWG DXF PDF
5322
DWG DXF PDF
5323
DWG DXF PDF
5324
DWG DXF PDF
5325
DWG DXF PDF

Ausschreibungstext Ausstellstore rostfrei ASR 95

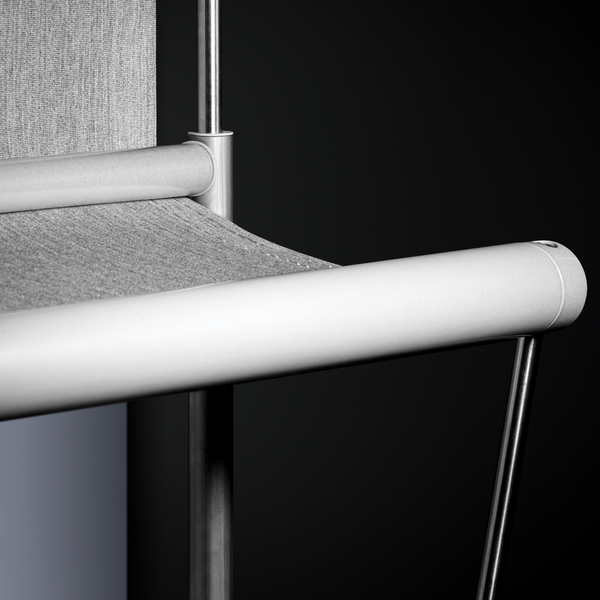

Ausstellstore rostfrei ASR 95

Aussen montierte Beschattungsanlage mit Ausstellmechanismus und Führungen aus rostfreiem Stahl.

Bestehend aus:

Führungen
Rundstabführungen aus blankgezogenem Edelstahl 1.4301.

Lagerkonsolen
aus verzinktem Stahlblech, mit Montagekonsole für Wand- oder Deckenmontage.

Stoffwalze
aus Aluminium, mit Kedernut zur Befestigung des Stoffes.

Ausstellvorrichtung
Aus rostfreiem Edelstahl 1.4301. Armlänge: 400, 500, 700 und 1000 mm.

Stoff- und Querstab
Stoffstab aus Aluminiumprofil, mit Kedernut. Optimaler Ausstellvorgang durch den mit Quarzsand beschwerten Stoffstab. Endkappen aus Aluminium. Querstab aus Aluminiumrohr. Endkappen aus UV-beständigem Kunststoff.

Oberflächenbehandlung
Sämtliche Aluminiumteile farblos anodisiert.

Stoff
Nach Wahl aus unserer Schenker Storen Stoffkollektion.

Antrieb
Handantrieb durch wartungsfreies, staubgeschütztes Getriebe mit eingebauter Bremse. Bedienung mit steckbarer, PVC-ummantelter Gelenkkurbel. Vorgehängte Konstruktionen werden ausschliesslich mit Motorantrieb ausgerüstet.

Rohrmotor 230 V / 50 Hz, mit eingebauten Endschaltern und Thermoschutz, inkl. 1 m Anschlusskabel. Storenmotoren dürfen nicht parallel geschaltet werden.

Die elektrischen Anschlüsse sind bauseits zu erstellen.

Für sämtliche Schäden und Folgeschäden an Storenanlagen, die durch bauseits gelieferte Steuerungen entstehen, übernehmen wir keine Garantie!
