Fassadenmarkise FM 150

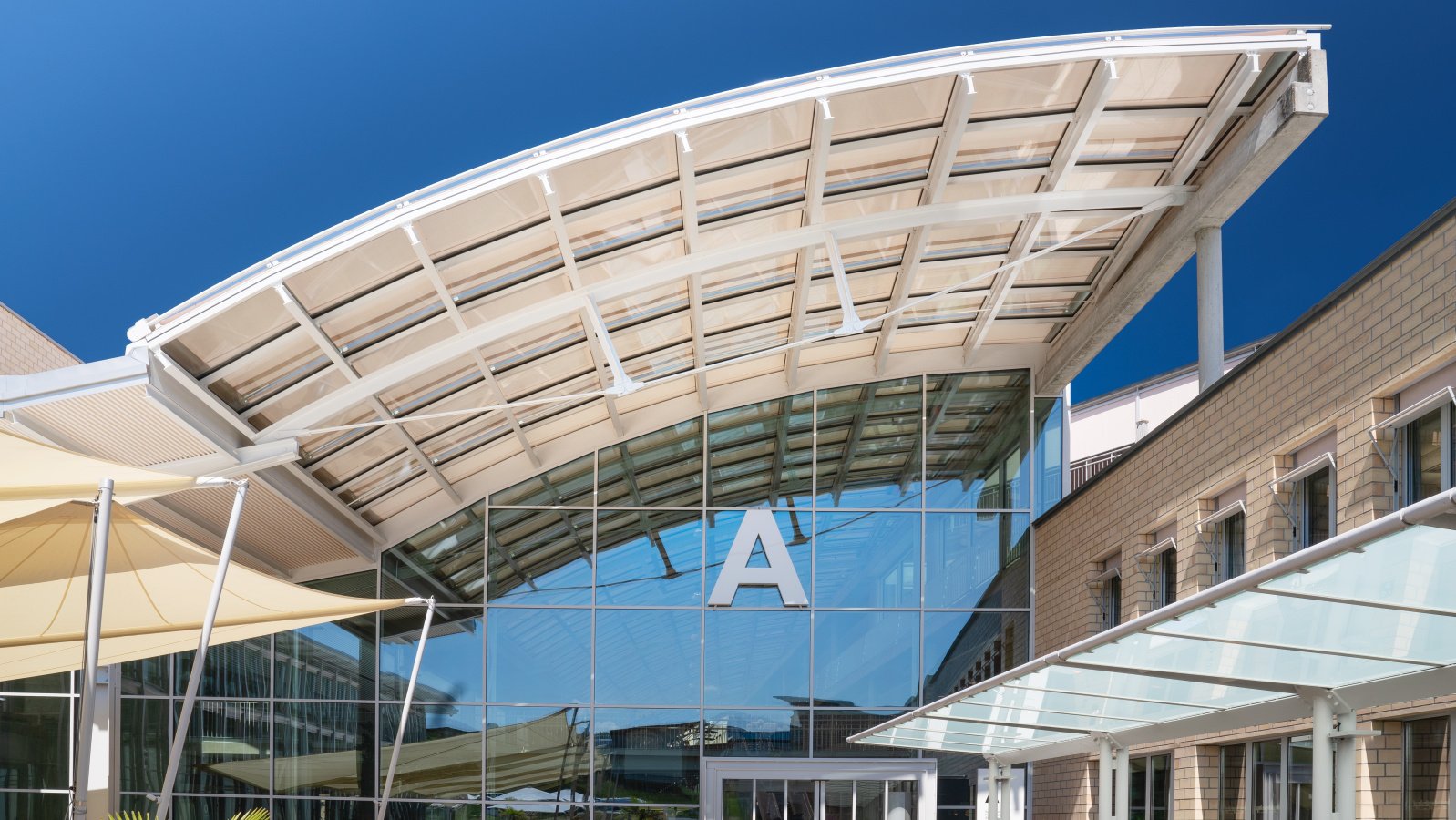

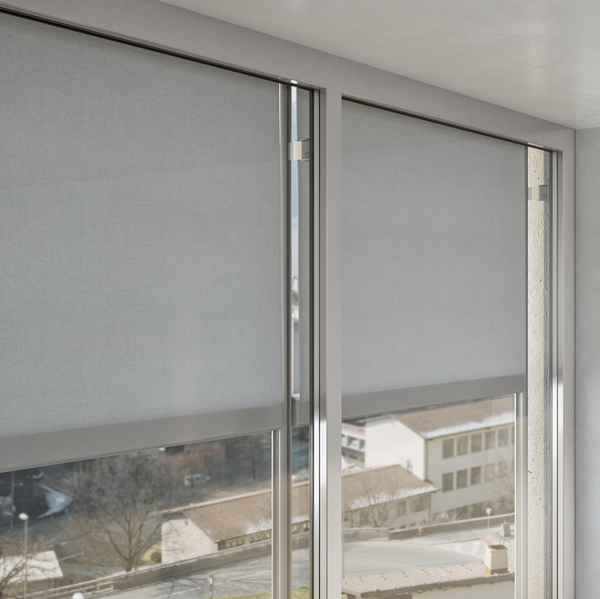

Überall, wo gerade, gebogene oder mehrfach gebogene Führungen benötigt werden, ist die Fassadenmarkise FM 150 perfekt geeignet – beispielsweise an Wintergärten, verglasten Empfangshallen oder Ausstellungsräumen. Doch die Markise passt sich nicht nur in der Form der Architektur an, sondern auch in der Farbe von Stoff und Führung. Sie wird von einem standardmässig eingebauten Rohrmotor angetrieben und ist damit sehr komfortabel.

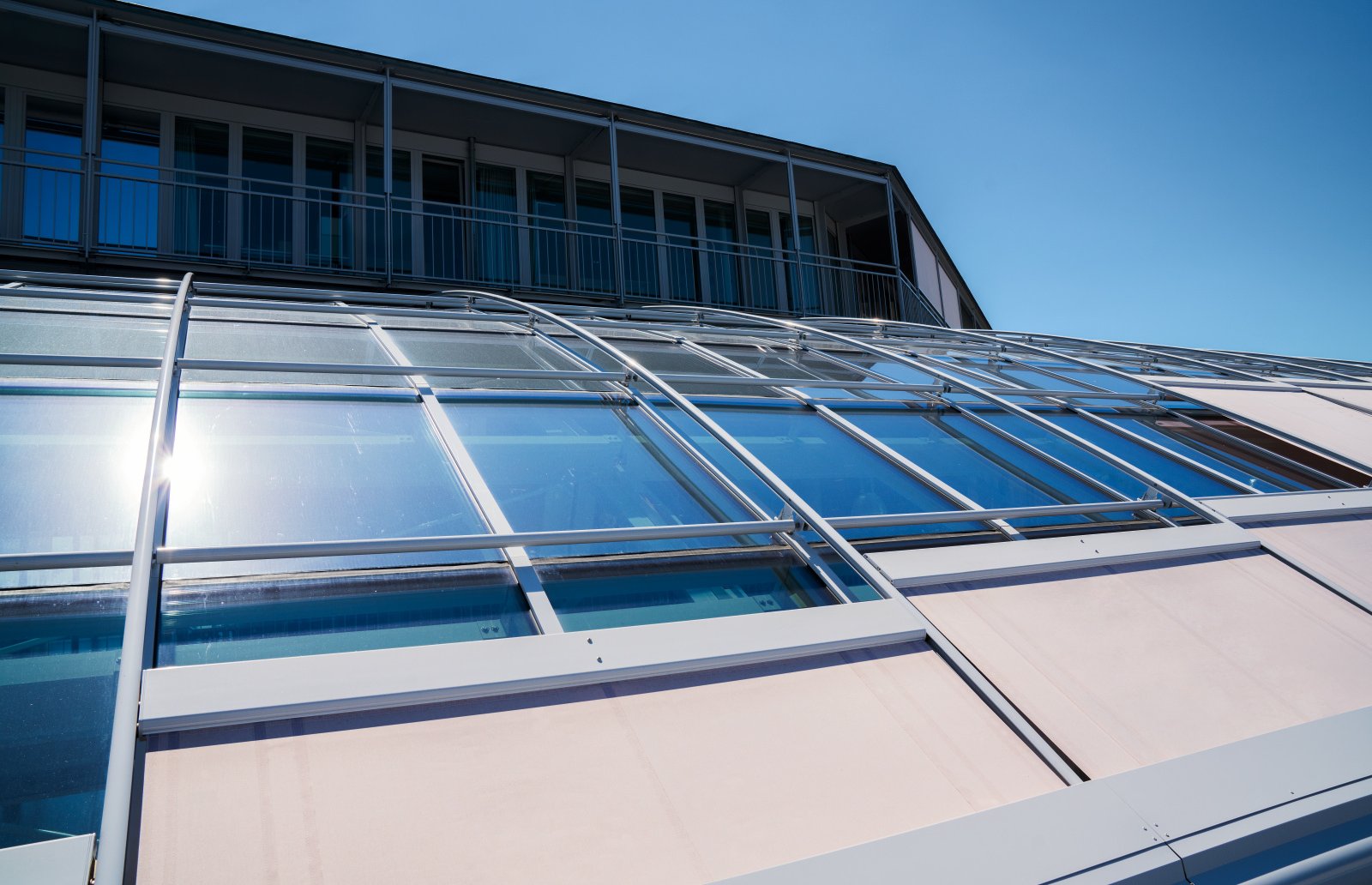

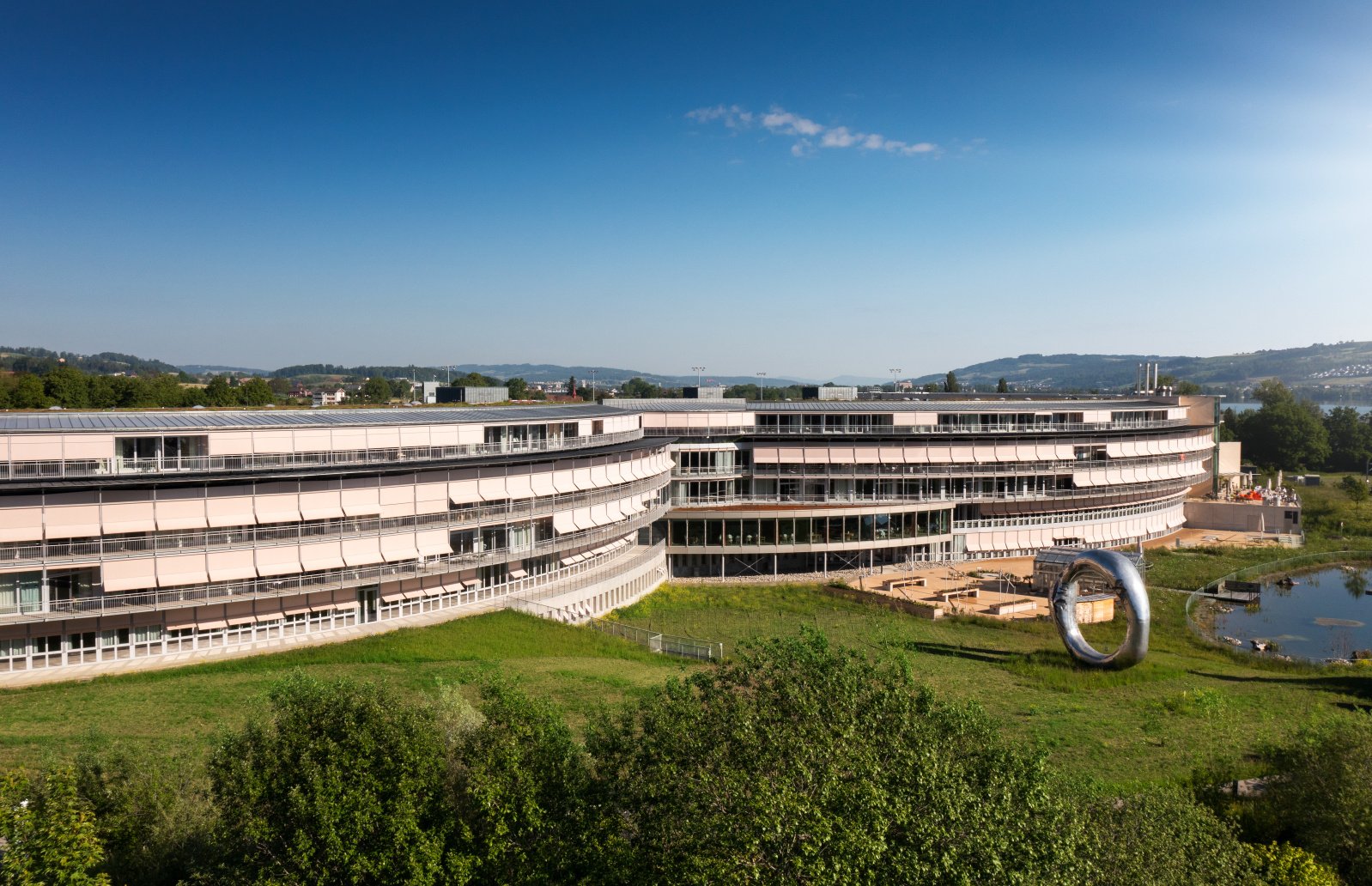

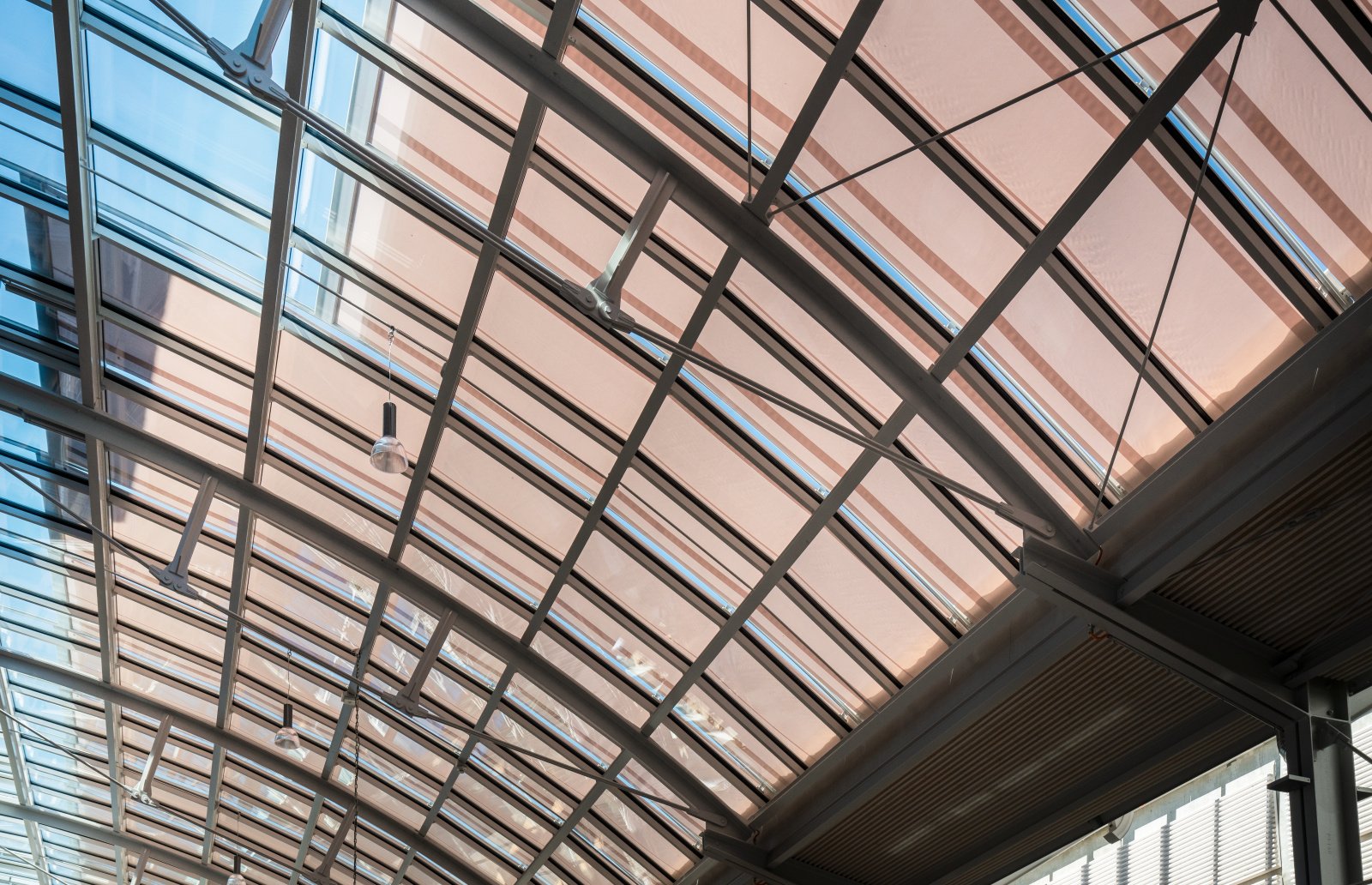

Die Fassadenmarkise FM 150 überzeugt durch ihr kompaktes, elegantes Design, die hochwertige Qualität und ihre vielseitigen Einsatzmöglichkeiten. Bei grossflächigen, verglasten Fassaden und Dächern von Wohn- und Geschäftshäusern sorgt die Markise für optimale Beschattung. Egal ob senkrechte, schräge oder horizontale Flächen, Fassadenmarkisen passen sich jeder Situation harmonisch an.



Das macht die Fassadenmarkise FM 150 einzigartig

  • Für die besondere Architektur
  • Grosser Gestaltungsfreiraum
  • Serienmässig mit Motorantrieb
  • Für senkrechten, schrägen oder horizontalen Einbau geeignet
  • Für Wohn- und Geschäftshäuser
  • Äusserst robust, lange Lebensdauer

Konstruktive Highlights

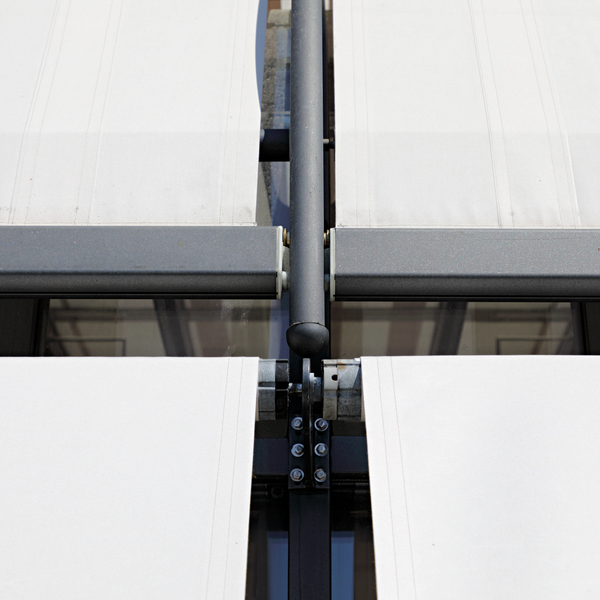

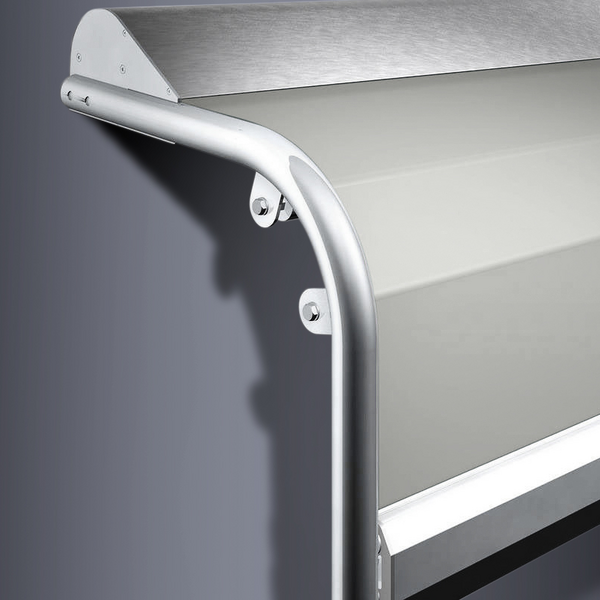

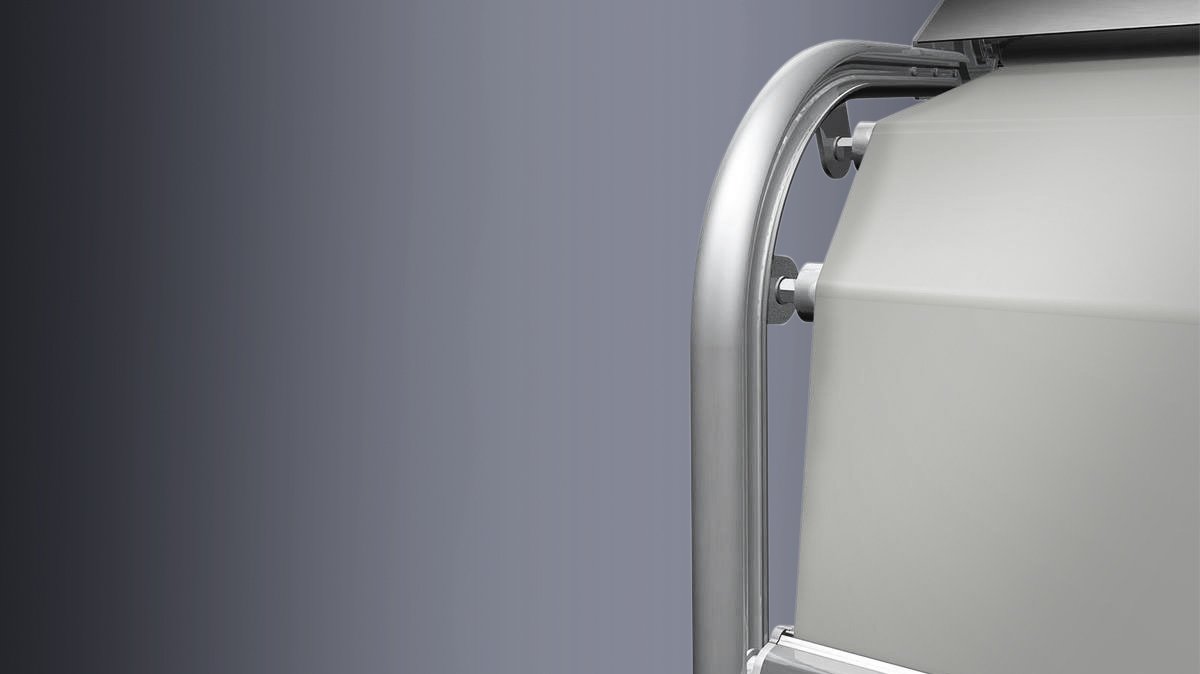

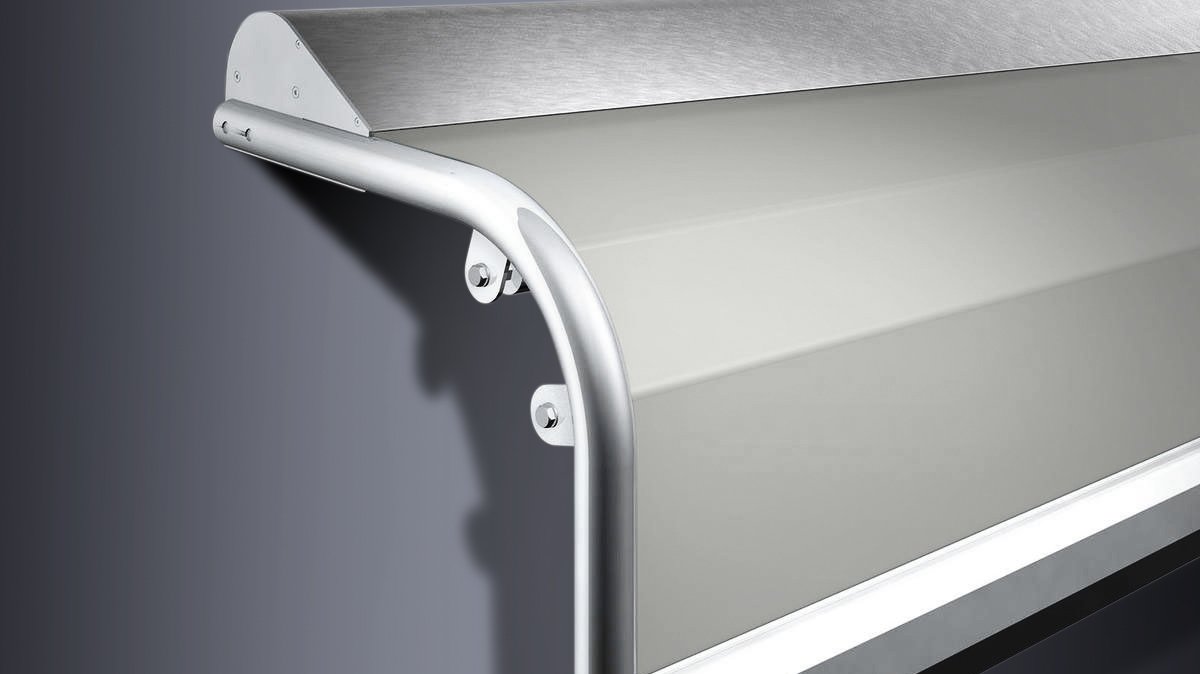

  • Profilführung rund, Doppelführung rund
  • Metallteile aus Aluminium, farbig pulverbeschichtet
  • Funktionale Trennung von Antrieb und Gegenzug
  • Mitlaufende oder feste Tuchleitrohre schaffen erhöhte Windstabilität
  • Stoff mit Randverstärkung
  • Standardmässig eingebauter 230-V-Rohrmotor

Optionen

  • Zum Schutz der Fassadenmarkise vor Witterungseinflüssen wird eine elektronische Steuerung empfohlen
  • Patentierter Gegenzug:
    Sämtliche Seilbewegungen finden geräuschlos und gut geschützt im Stoffstab statt, kaum Seilverschleiss
    Bogengängigkeit in allen Richtungen
    Konstante Tuchspannung über den ganzen Laufbereich
    Nachträgliche Montage möglich

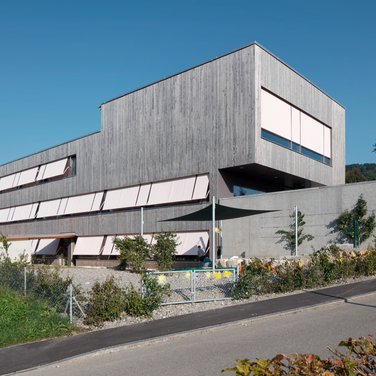

Auswahlhilfe Stoffstoren / Fallarmmarkisen

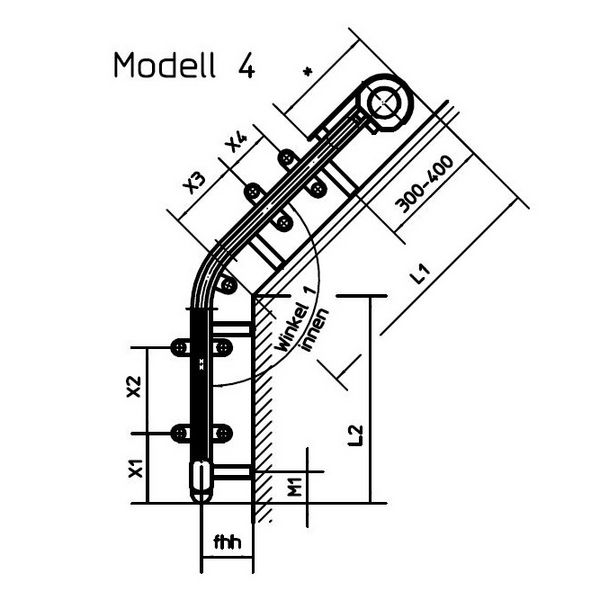

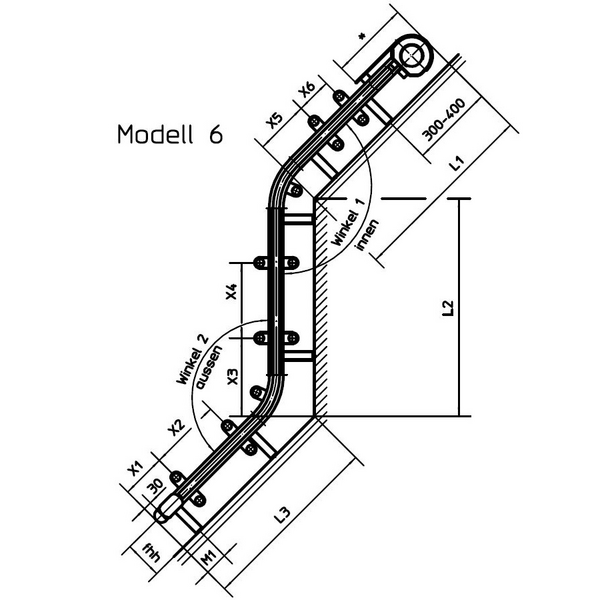

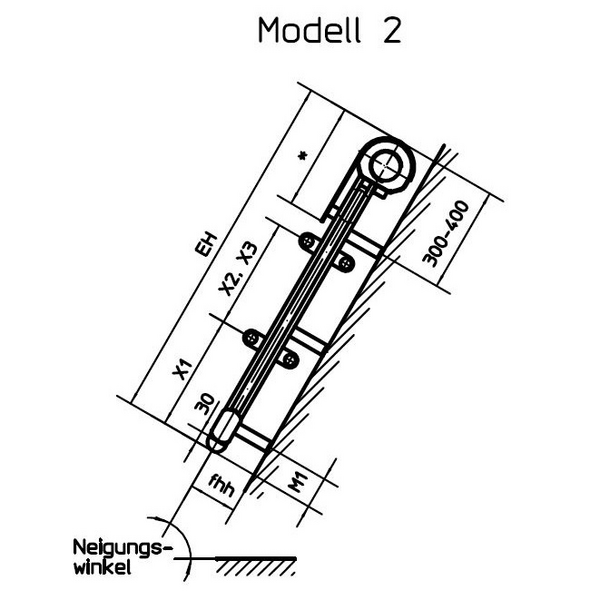

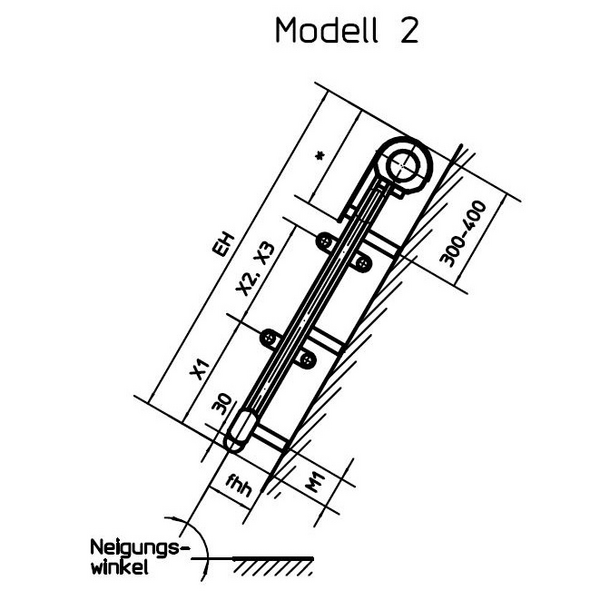

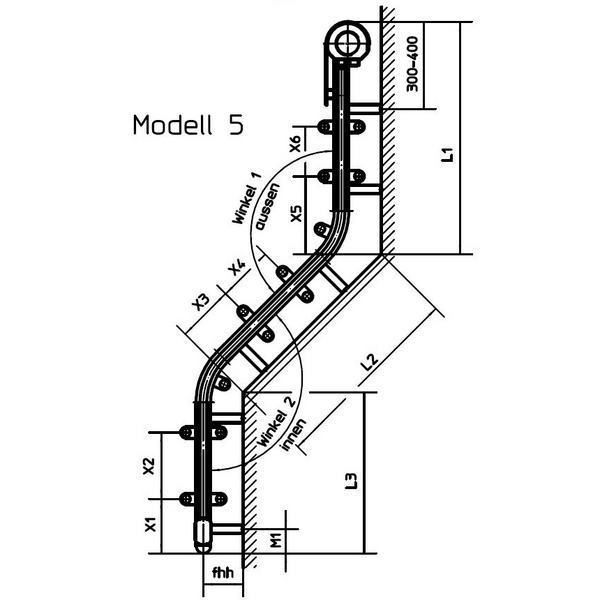

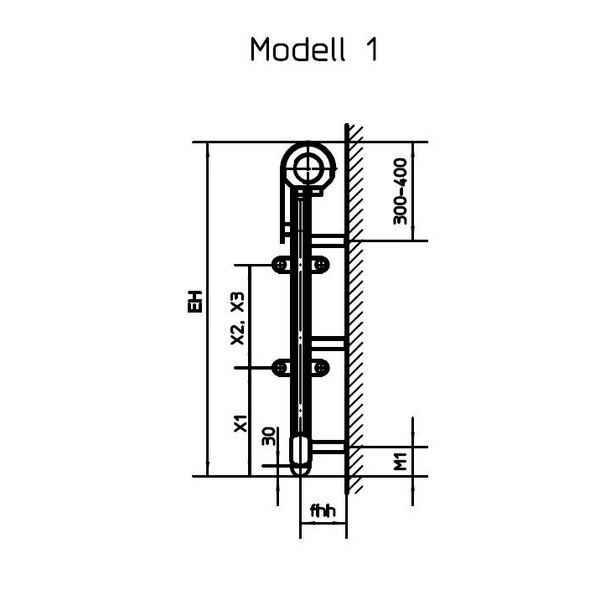

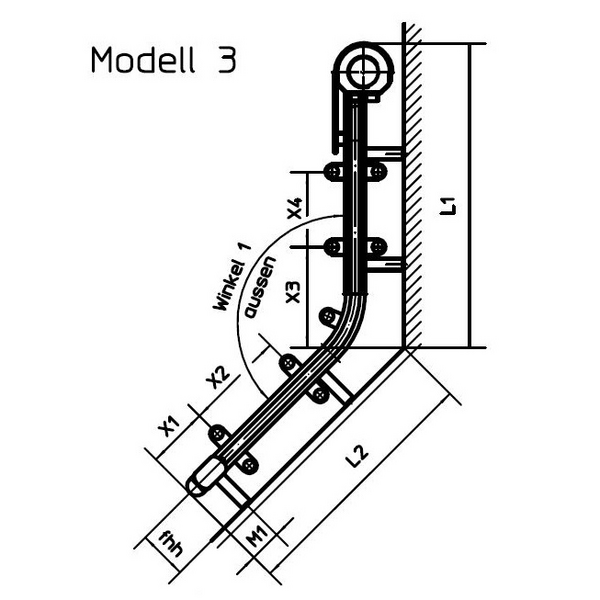

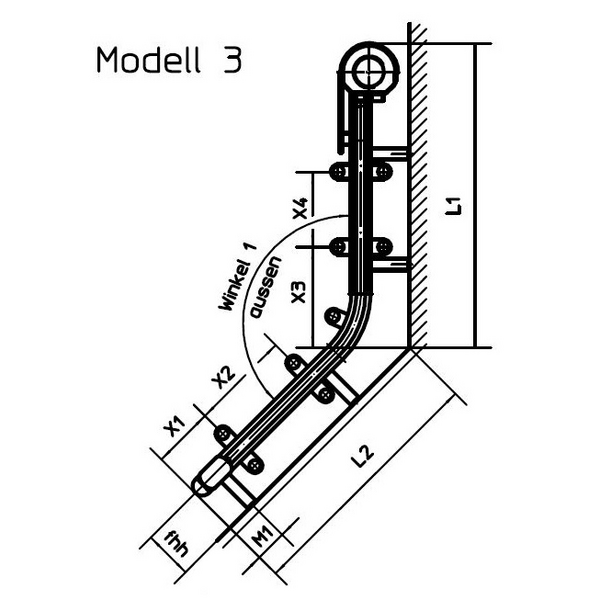

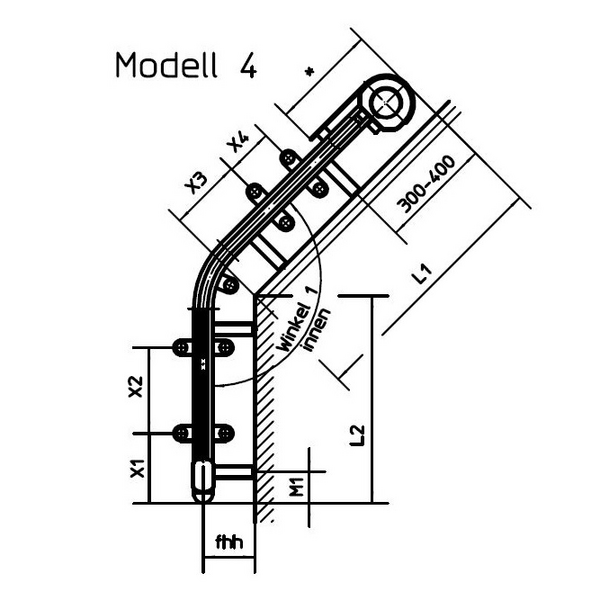

1:1-Zeichnungen Fassadenmarkise FM 150

5480
5480
DWG DXF PDF
5481
5481
DWG DXF PDF
5482
5482
DWG DXF PDF
5483
5483
DWG DXF PDF
5484
5484
DWG DXF PDF
5485
5485
DWG DXF PDF
5490
5490
DWG DXF PDF
5491
5491
DWG DXF PDF
5492
5492
DWG DXF PDF
5493
5493
DWG DXF PDF
5494
5494
DWG DXF PDF

Ausschreibungstext Fassadenmarkise FM 150

Fassadenmarkise FM 150

Beschattungsanlage für Wintergärten und Fensterflächen mit verschiedenen Neigungen.
Vielseitige Varianten: schräg, vertikal, horizontal, rund und sogar von unten nach oben.

Bestehend aus:

Führungen
Aus stranggepresstem Aluminium, Profilführungen Ø 51 mm.

Lagerkonsolen
Aus Aluminium-Druckguss, komplett auf Führungen montiert.

Führungsverlauf
Schräg, vertikal, horizontal, von unten nach oben.

Stoffwalze
Aus verzinktem Stahlrohr, mit Kedernut zur Befestigung des Stoffes.

Oberflächenbehandlung
Sämtliche Aluminiumteile in Standardfarben pulverbeschichtet.

Stoff

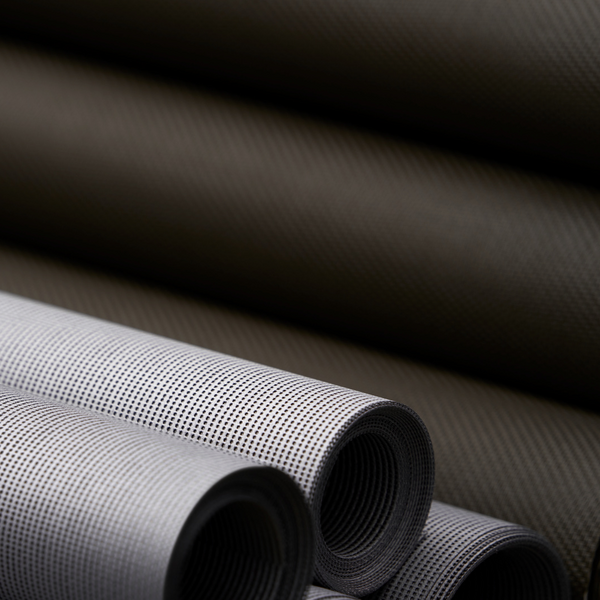

Nach Wahl aus unserer Schenker Storen Stoffkollektion.

Antrieb
Rohrmotor 230 V / 50 Hz, mit eingebauten Endschaltern und Thermoschutz, inkl. 1 m Anschlusskabel.
Storenmotoren dürfen nicht parallel geschaltet werden.

Endschiene mit Gegenzuganlage
Aus Aluminiumprofil, mit Kedernut für die Stoffbefestigung. Beidseitig rollengelagert. Zwangsangetrieben mit integriertem Kraftpaket, komplett mit Seilzug.

Achtung: Für unsere Storenanlage muss bauseits die Befestigungsmöglichkeit der Konsolen gewährleistet sein.
Ein Gerüst für die Montage der Storen ist nach Absprache mit unserer Kundengesellschaft bauseits zu erstellen.

Die elektrischen Anschlüsse sind bauseits zu erstellen.

Für sämtliche Schäden und Folgeschäden an Storenanlagen, die durch bauseits gelieferte Steuerungen entstehen, übernehmen wir keine Garantie!

Ausschreibungstext Fassadenmarkise FM 150 (Option rund)

Fassadenmarkise FM 150 (Option rund)

Beschattungsanlage für Wintergärten und Fensterflächen mit unterschiedlichen Neigungen.
Vielseitige Varianten: schräg, vertikal, horizontal, rund und sogar von unten nach oben.

Bestehend aus:

Lagerkonsolen und Kasten
Aus Aluminium, komplett auf Führung montiert.

Stoffwalze
Aus verzinktem Stahlrohr, mit Kedernut zur Befestigung des Stoffes.

Führungen
Aus stranggepresstem Aluminium , Ø 51 mm.

Führungsverlauf
Schräg, vertikal, horizontal, von unten nach oben.

Endschiene
Aus stranggepresstem Aluminium, Seitendeckel mit kugelgelagerten Rollen.

Oberflächenbehandlung
Sämtliche Aluminiumteile in Standardfarben pulverbeschichtet.

Stoff
Nach Wahl aus unserer Schenker Storen Stoffkollektion.

Antrieb
Rohrmotor 230 V / 50 Hz, mit eingebauten Endschaltern und Thermoschutz, inkl. 1 m Anschlusskabel. Storenmotoren dürfen nicht parallel geschaltet werden.
Auch mit Solarantrieb erhältlich.

Die elektrischen Anschlüsse sind bauseits zu erstellen.

Für sämtliche Schäden und Folgeschäden an Storenanlagen, die durch bauseits gelieferte Steuerungen entstehen, übernehmen wir keine Garantie!
