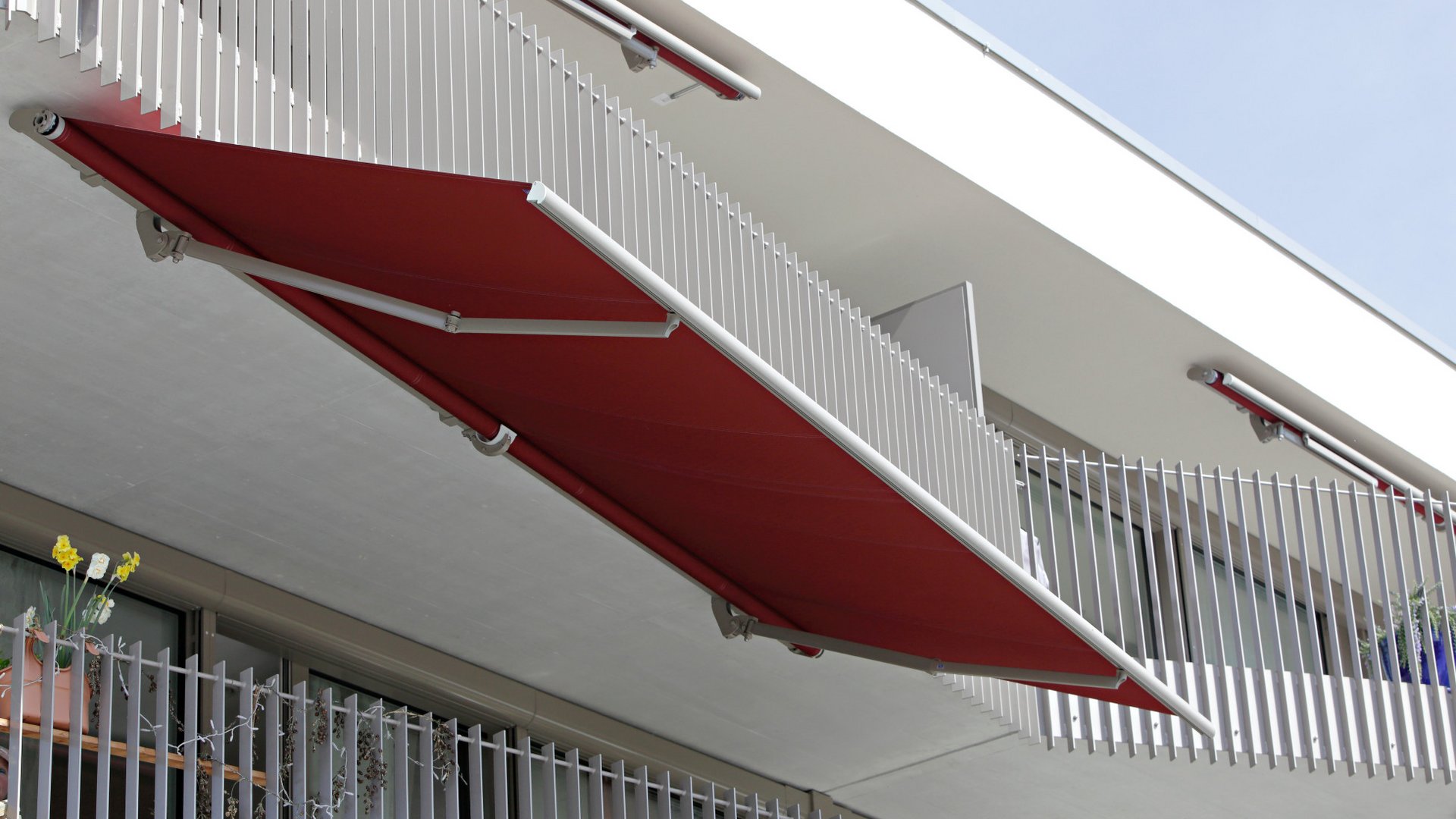

Normmarkise NGM 20

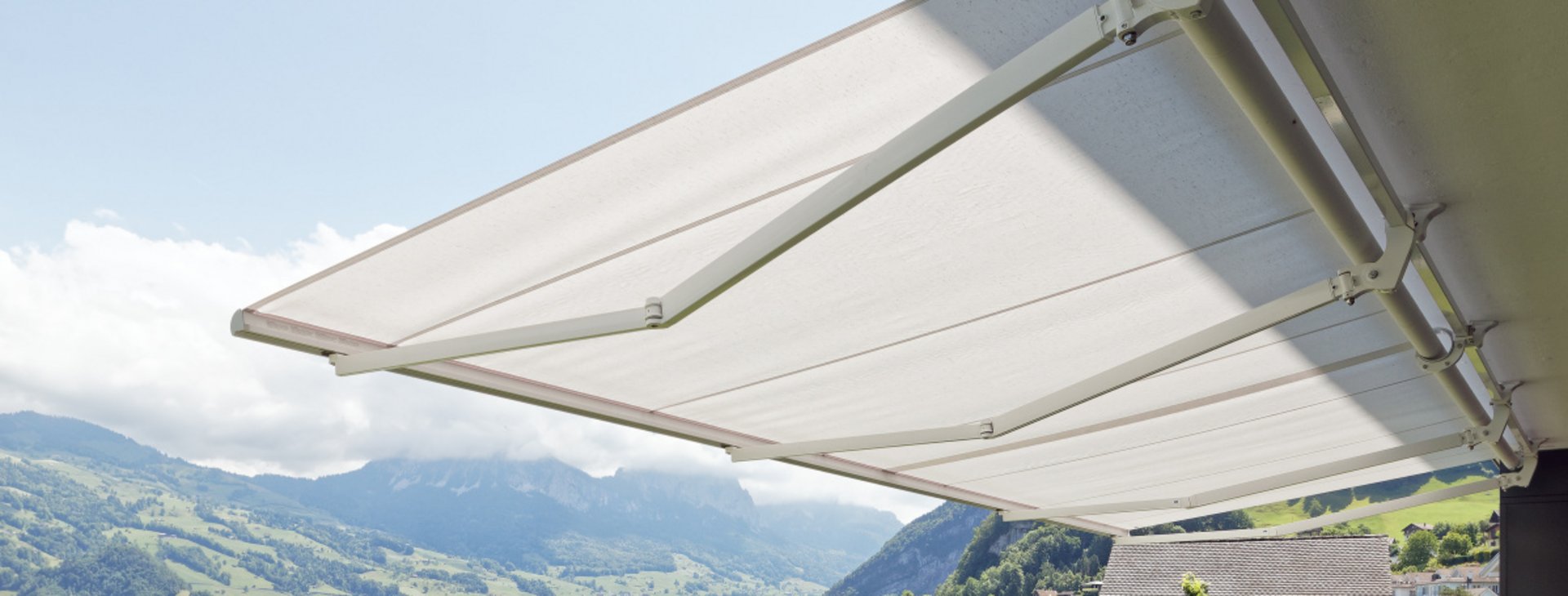

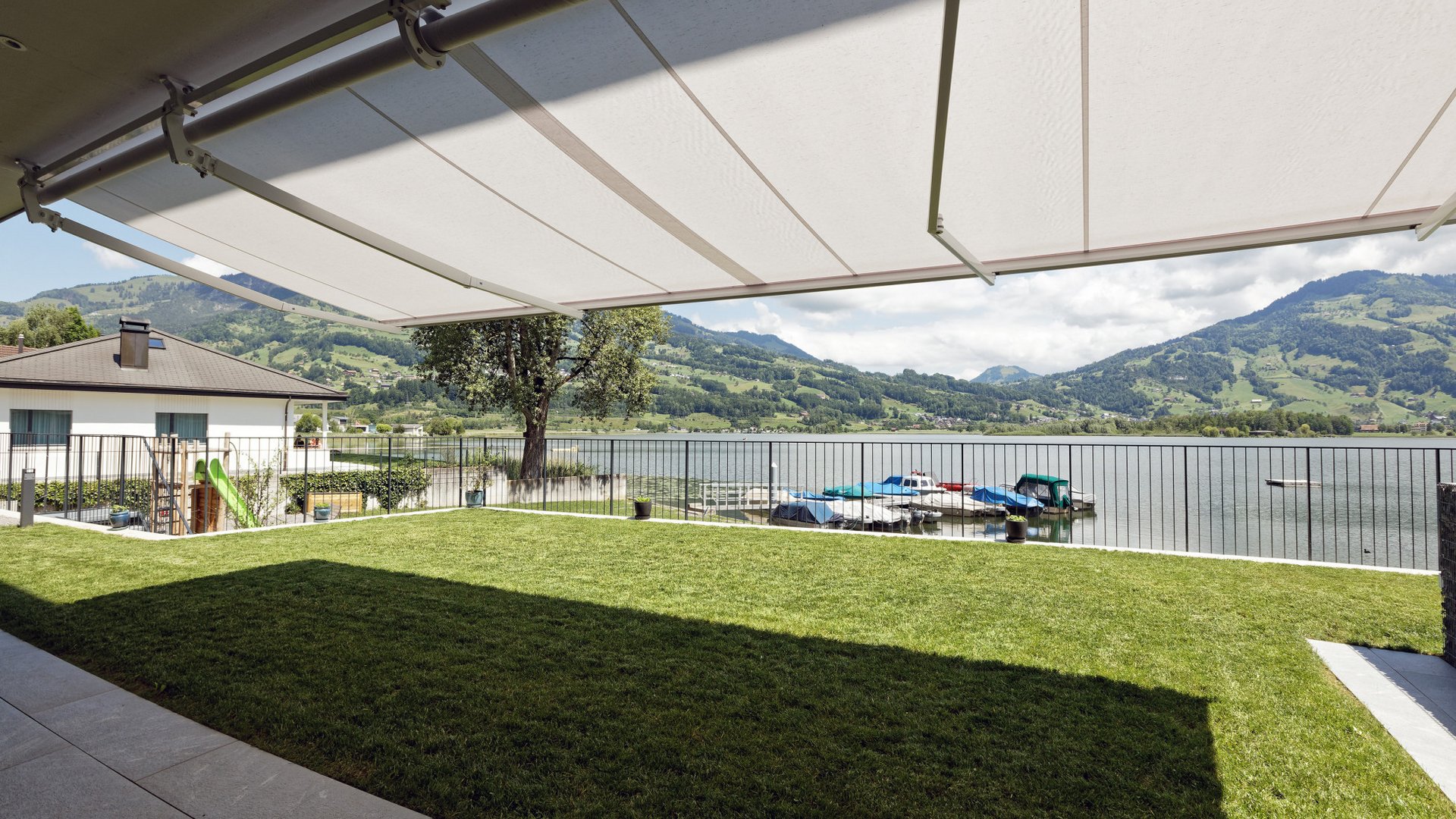

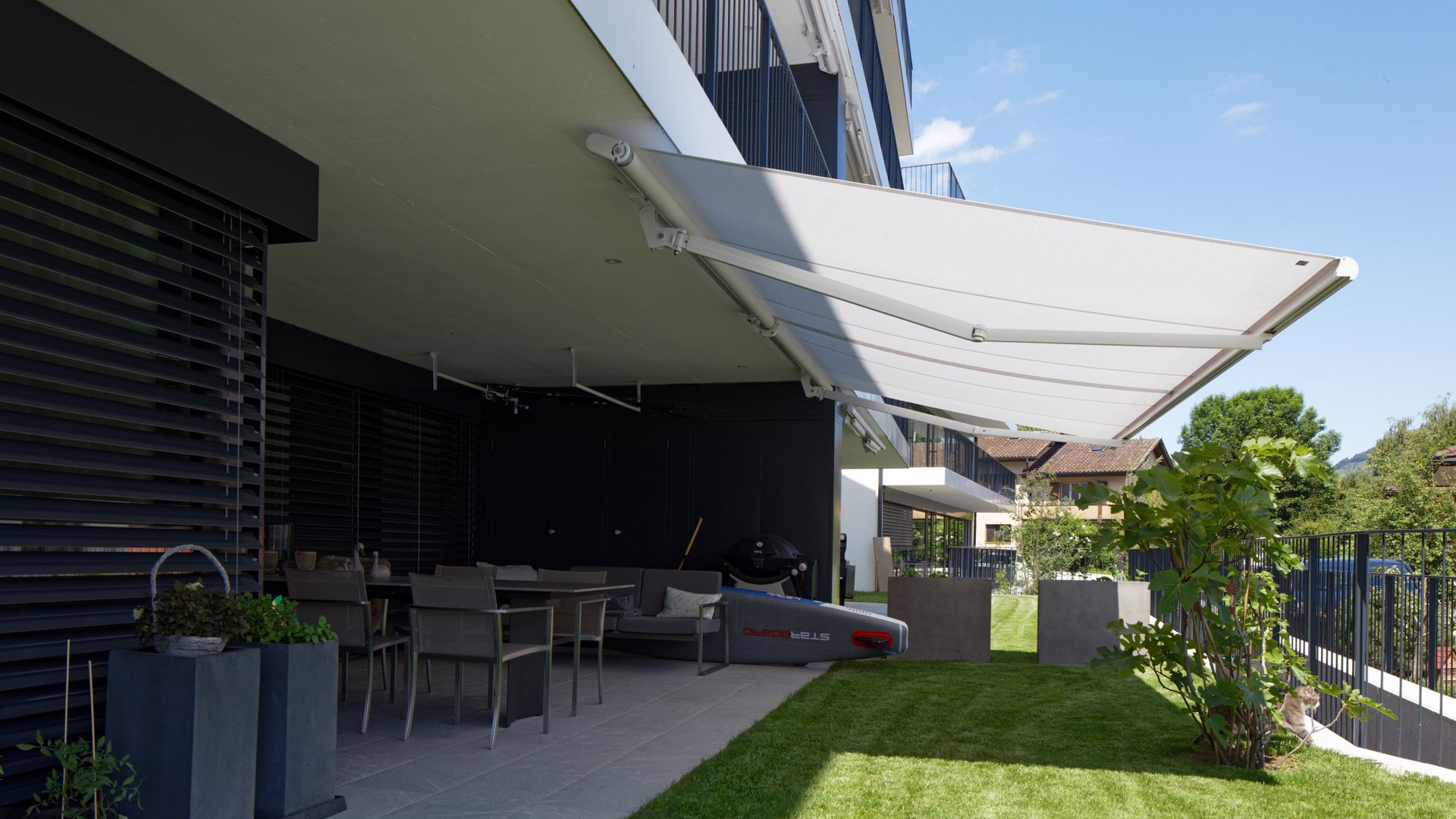

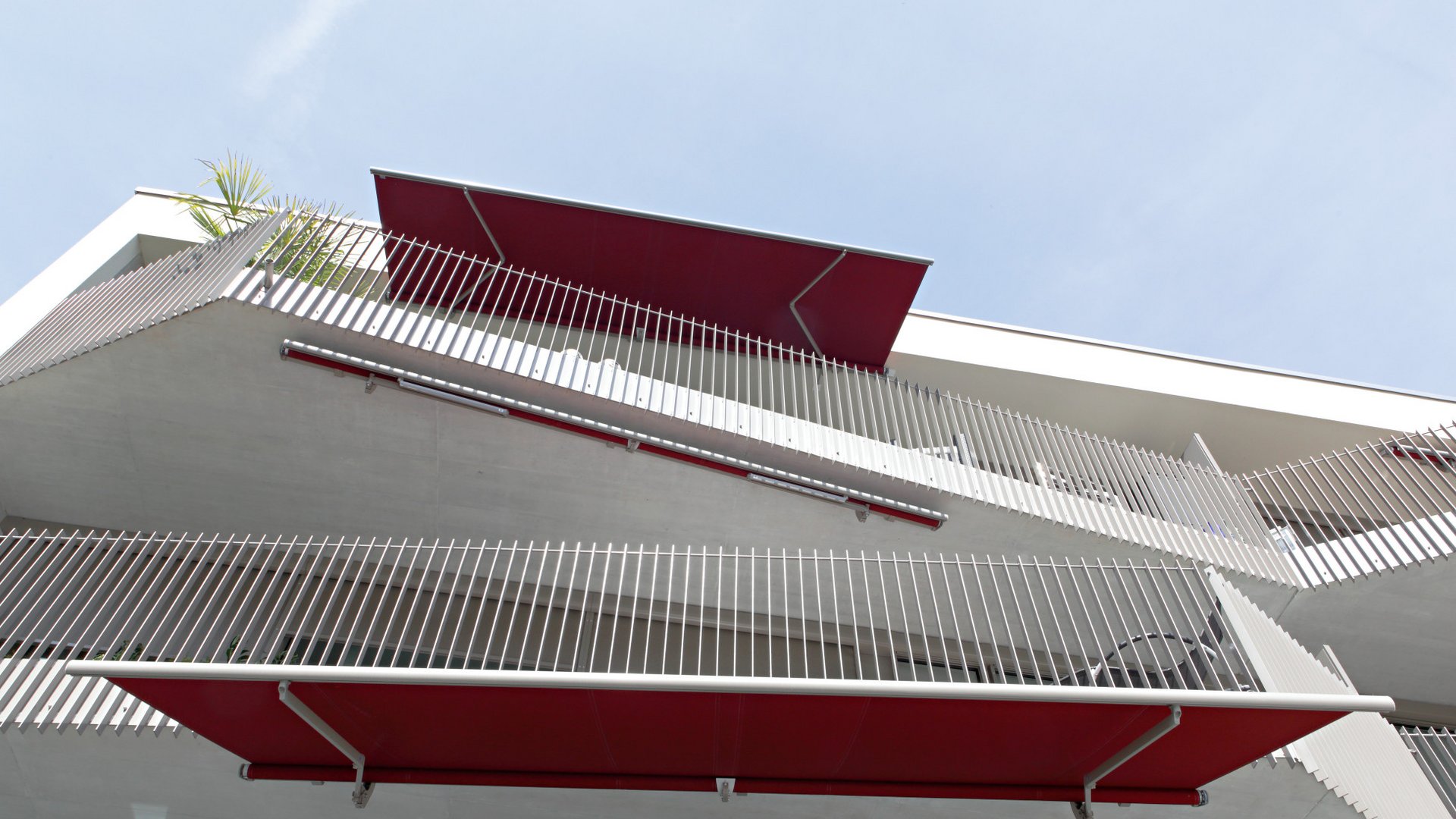

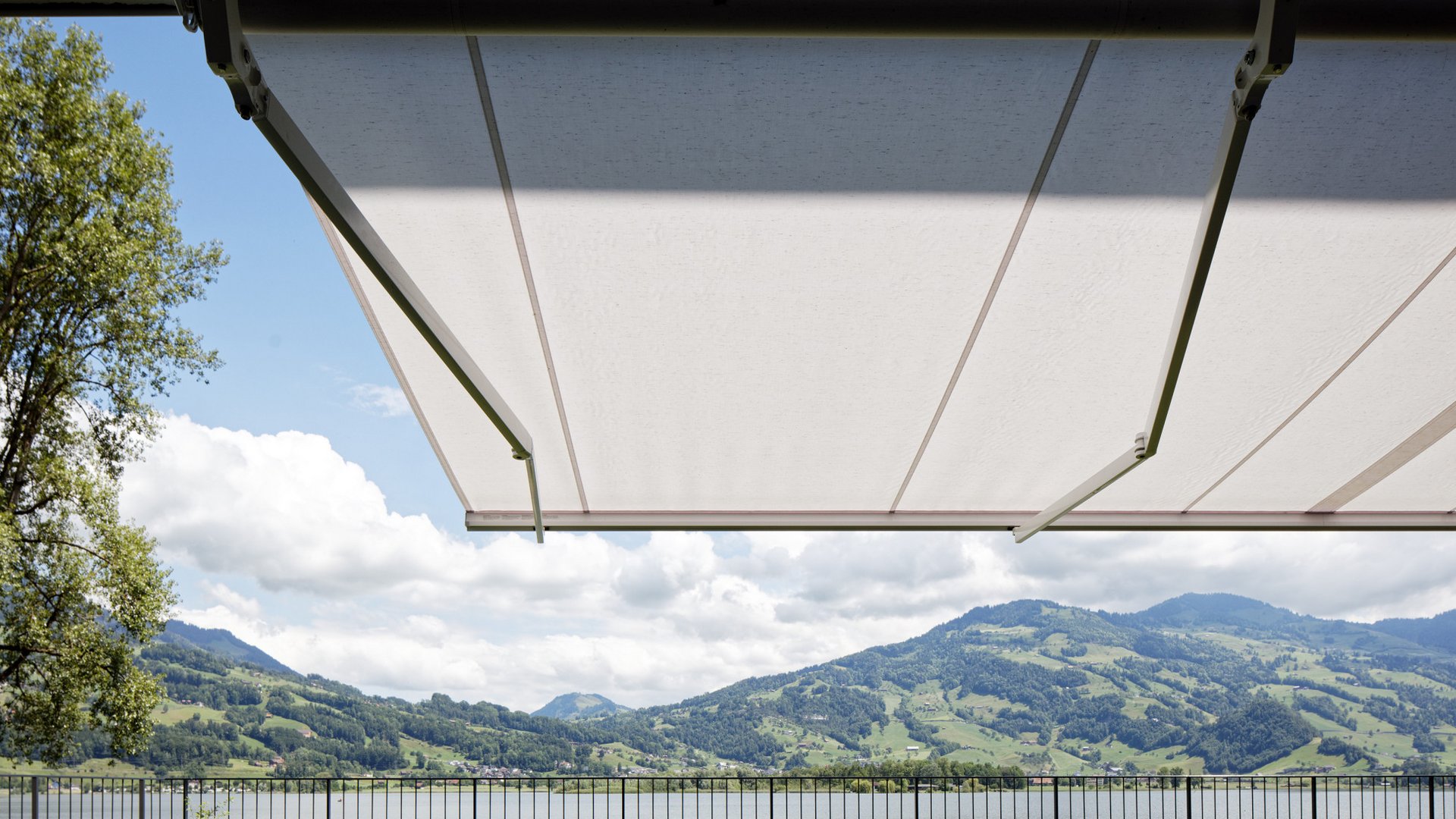

Die Normmarkise NGM 20 ist eine Gelenkarmmarkise und hochwertige Sonnenstore in zeitlosem Design. Mit ihrer Breite von bis zu 20 m bietet sie besten Sonnenschutz. Abhängig von der Breite sorgen zwei bis acht Knickarme für hohe Stabilität und Tuchspannung.

Das macht die Normmarkise NGM 20 einzigartig

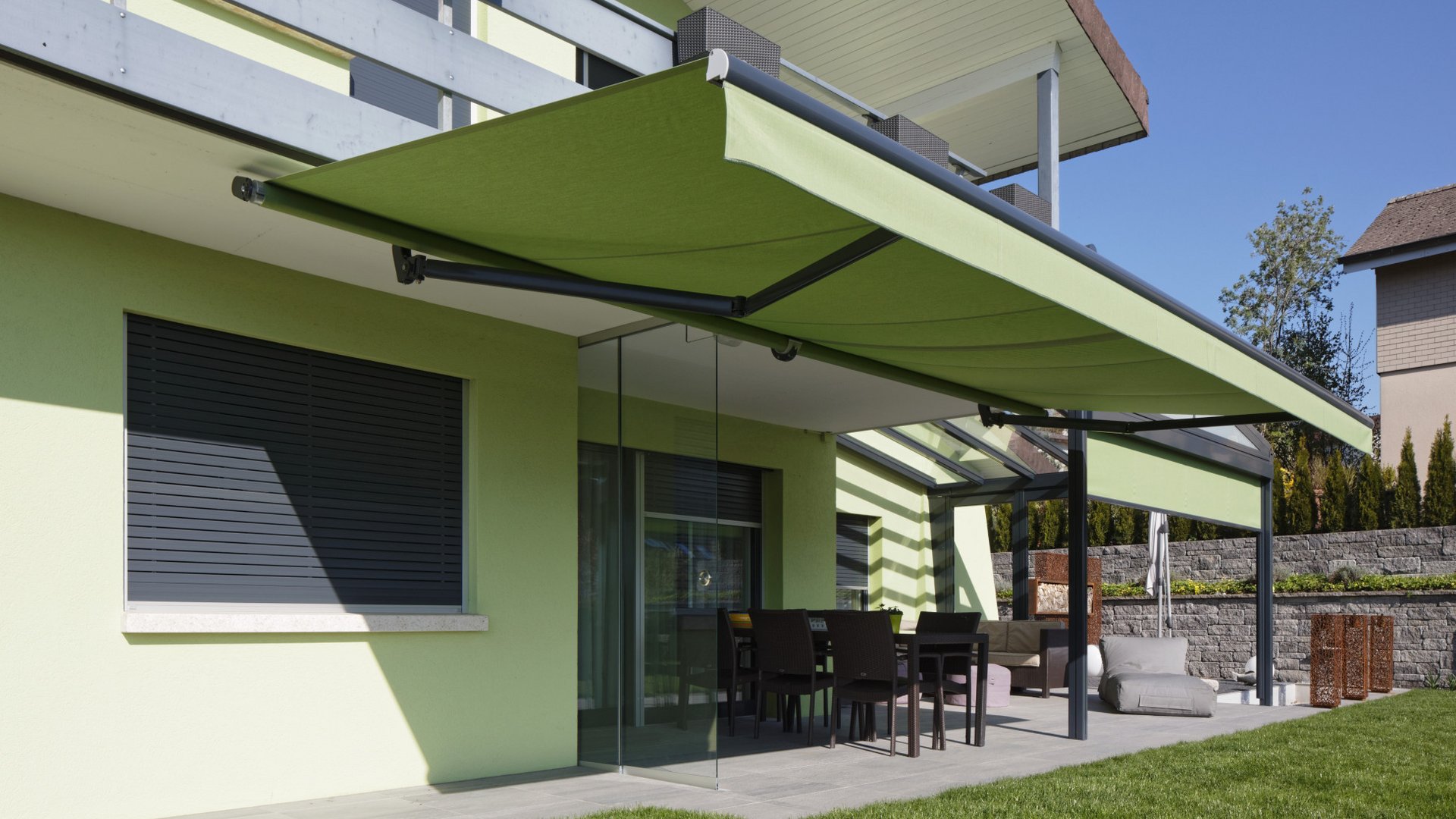

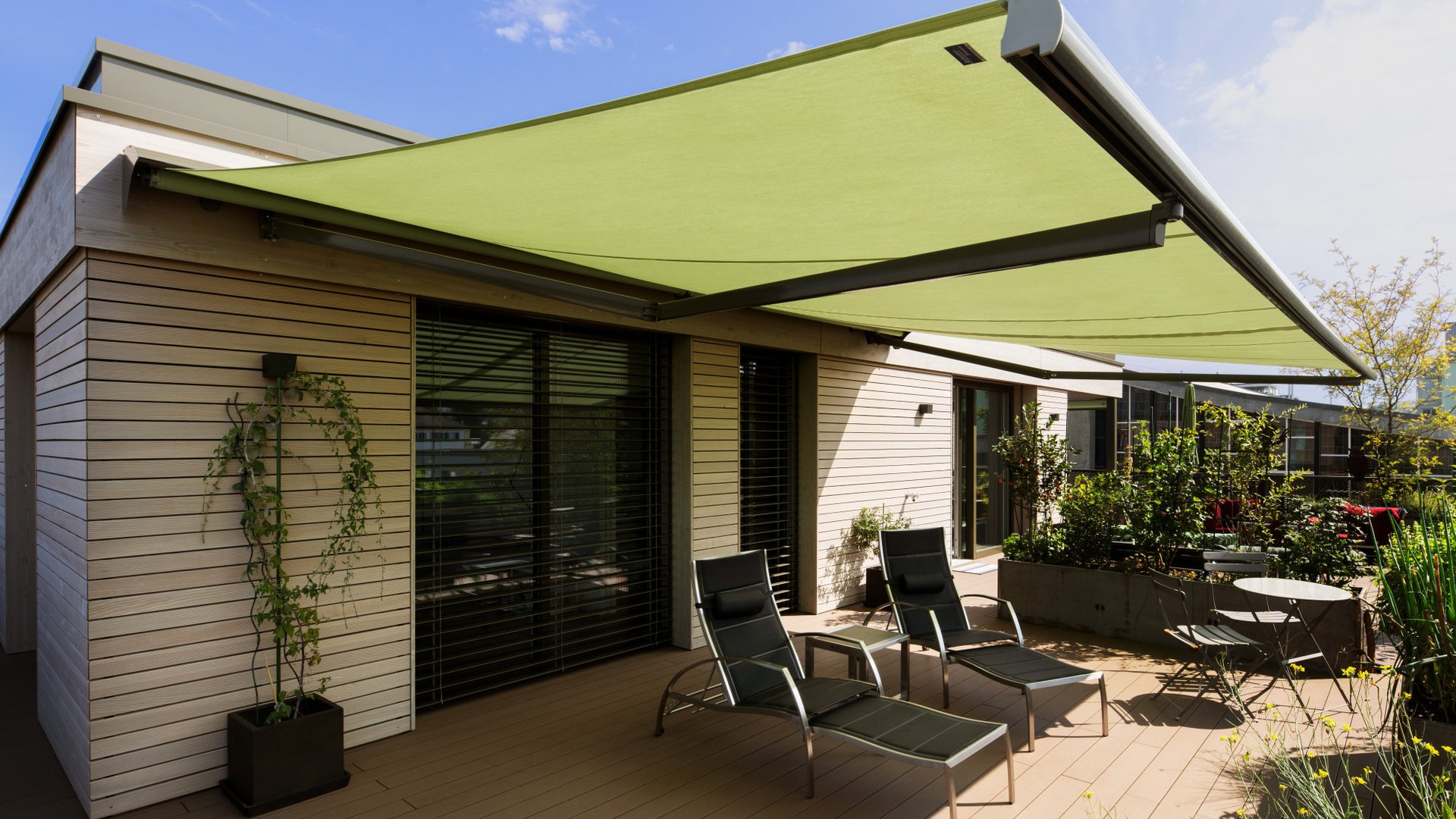

  • Flexibel einsetzbar für Terrassen, grosse Gartensitzplätze und Geschäftshäuser
  • Ideal auch für Renovationen, da Befestigungspunkte relativ flexibel wählbar

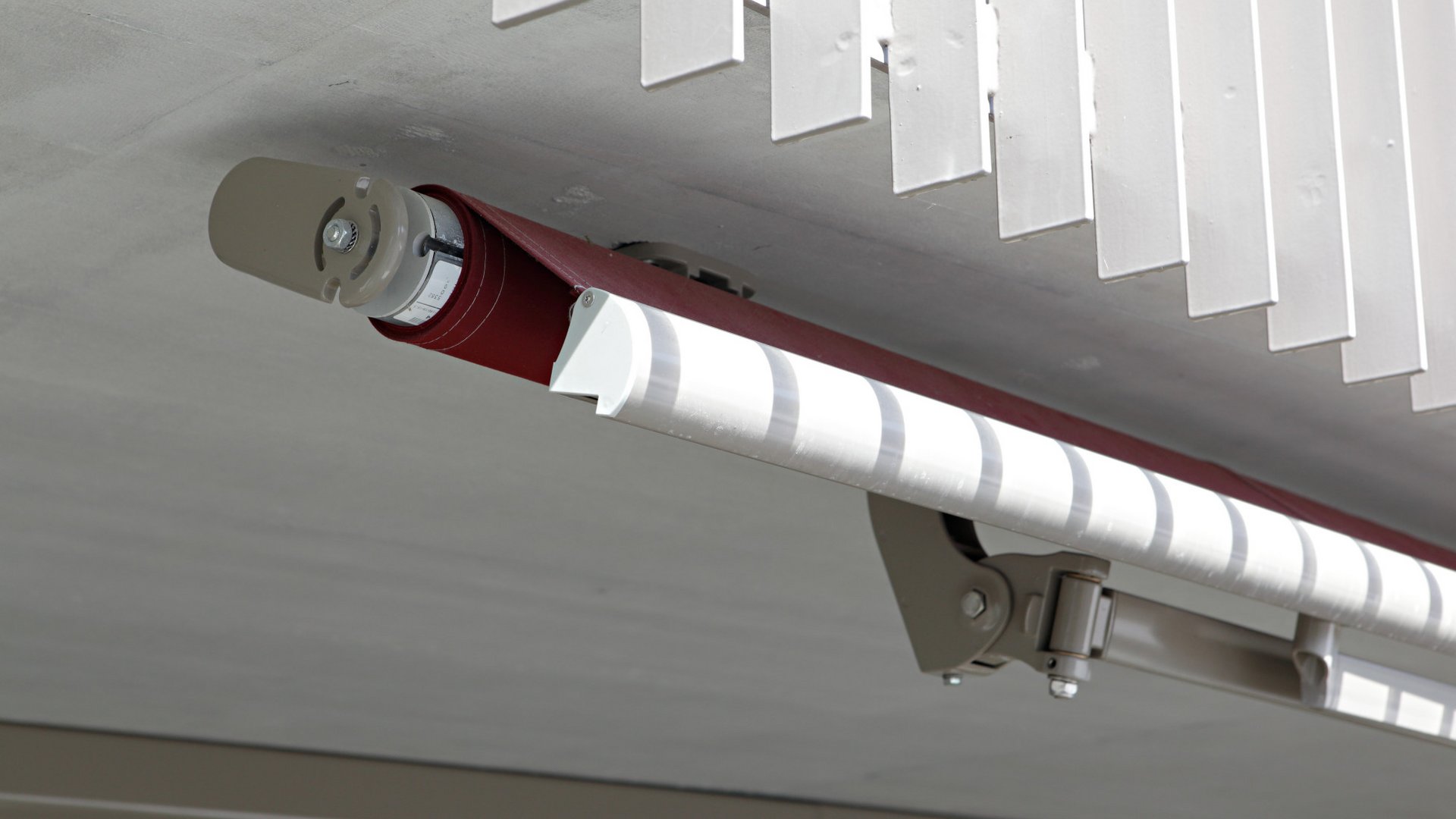

  • Wand- und Deckenbefestigung möglich
  • Bis 20 m Breite und 3,5 m Ausladung

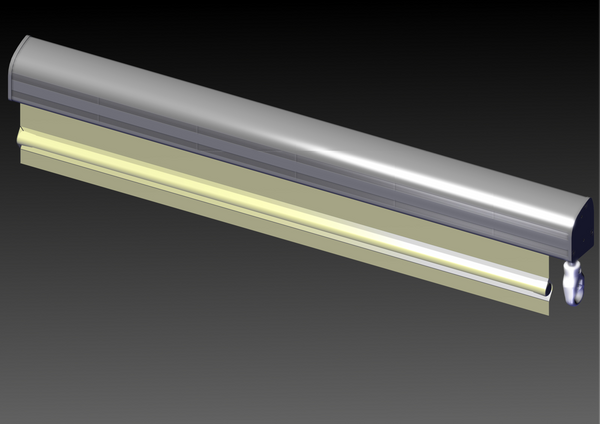

  • Volant mit Handantrieb max. 1,2 m absenkbar
  • Gute Spannung des Stoffes dank Knickarmen mit innenliegenden Spannfedern

Konstruktive Highlights

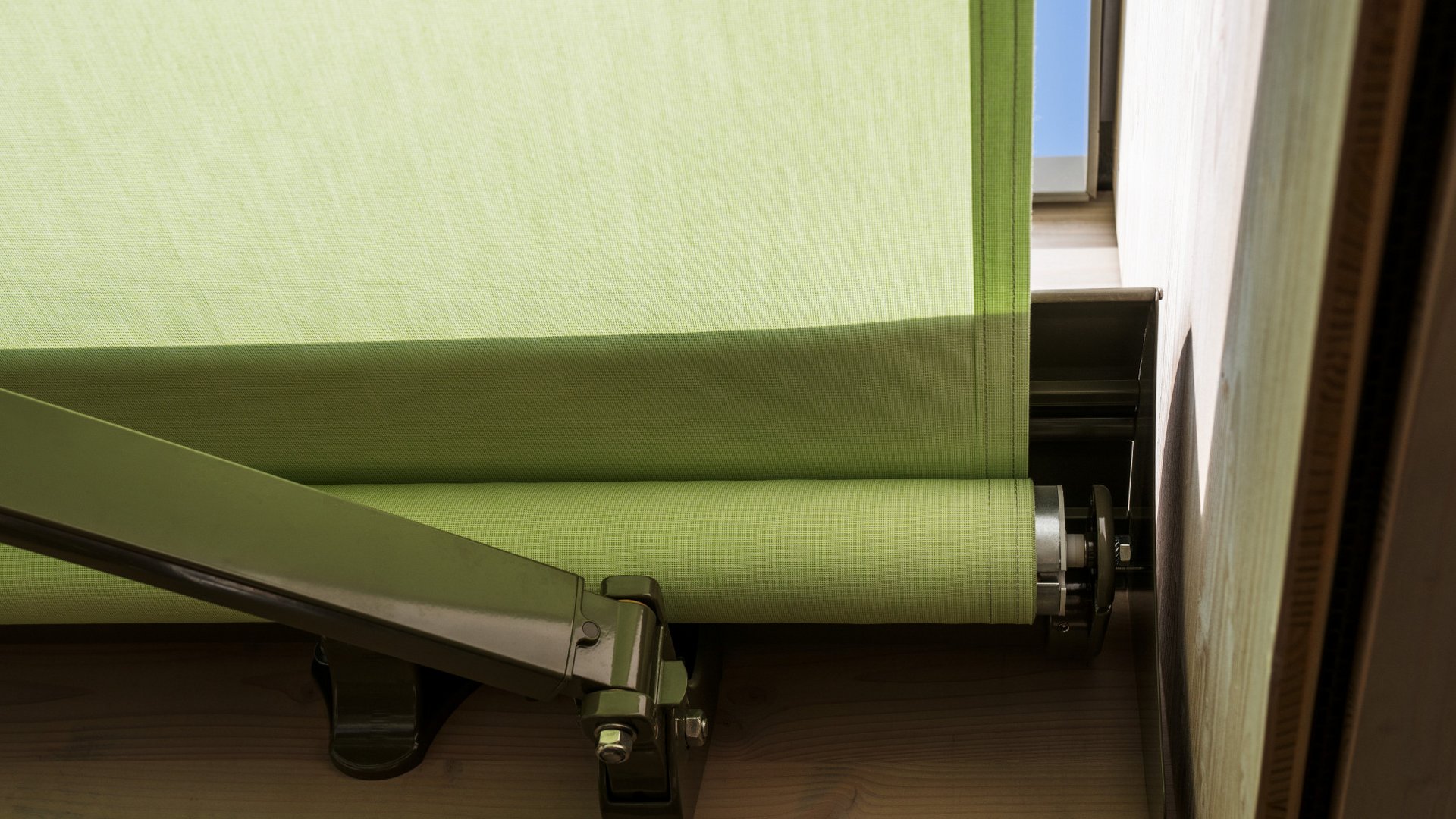

  • Knickarme aus stranggepresstem, pulverbeschichtetem Aluminium

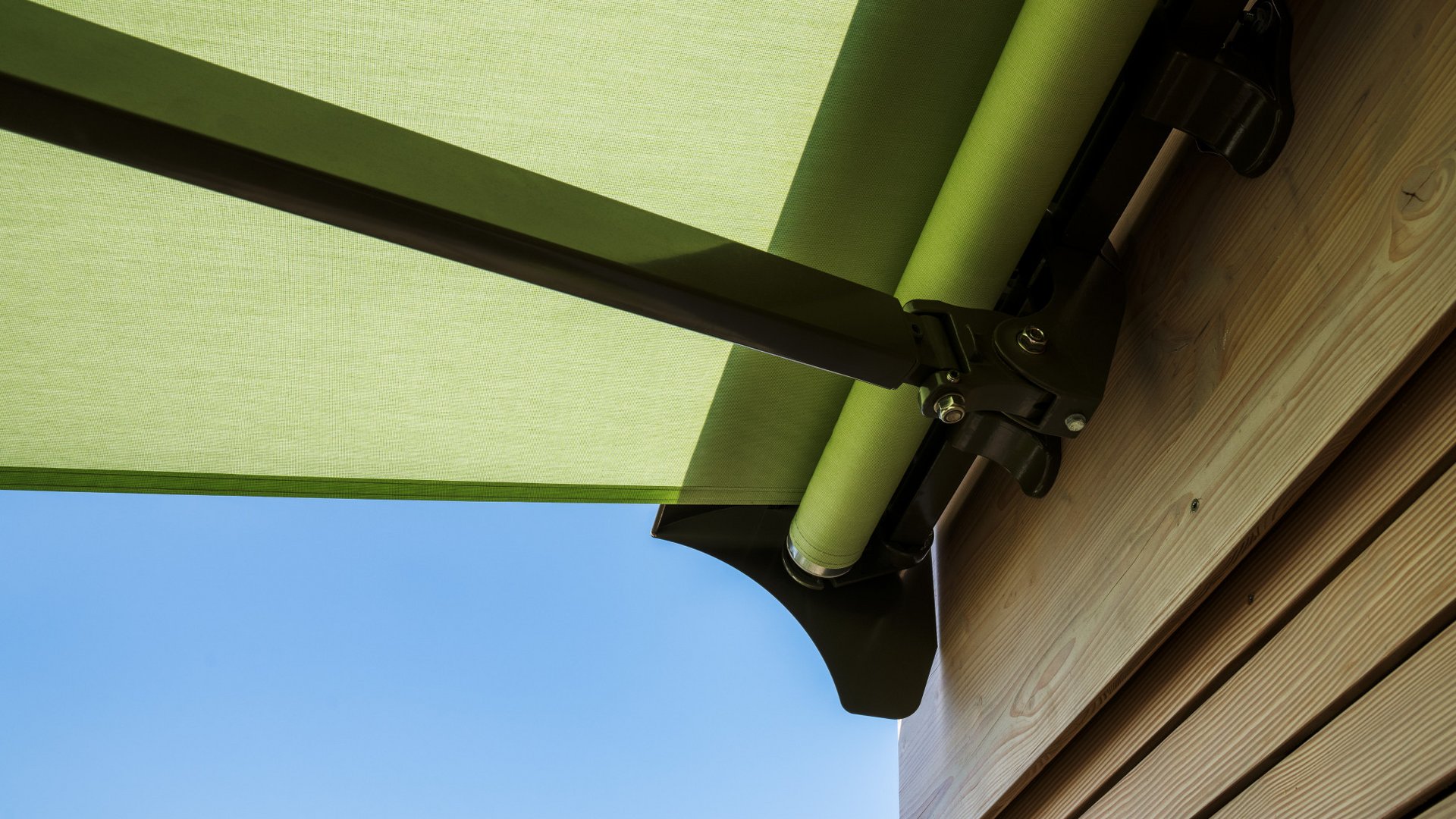

  • Gelenke und Konsolen aus pulverbeschichteter Alu-Gusslegierung
  • Ab 5 m Breite mit Walzenstützlager
  • Flexible Neigung 0° bis 60°
  • Mit Hand- oder Motorantrieb erhältlich

Optionen

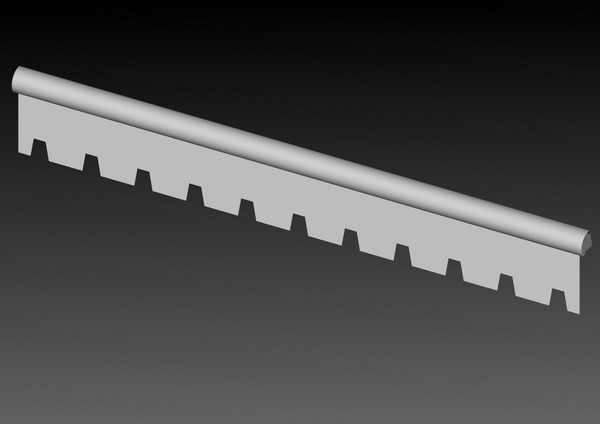

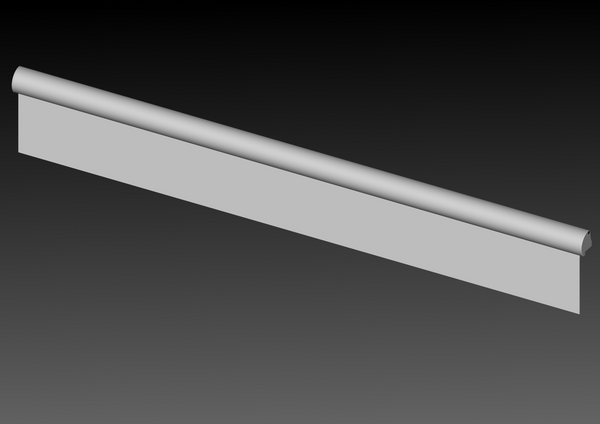

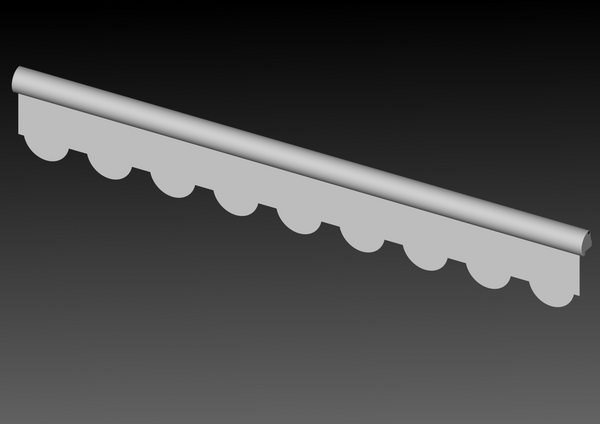

  • Mit und ohne Volant erhältlich

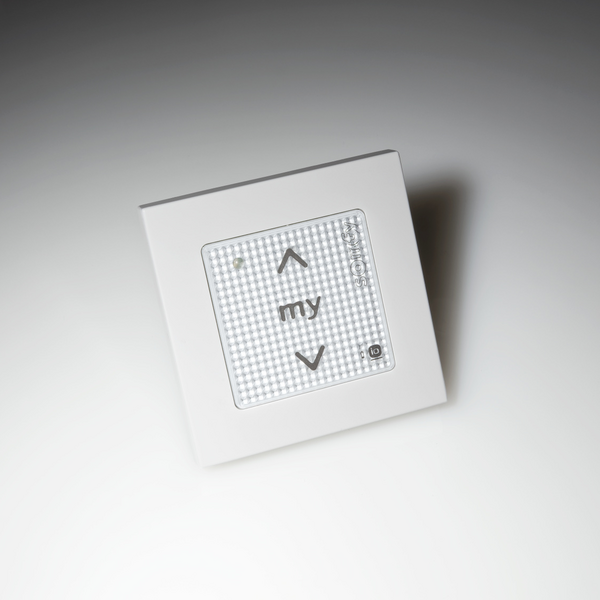

  • Drahtlose Funksteuerung
  • Elektronische Sonnen- und Windwächtersteuerung

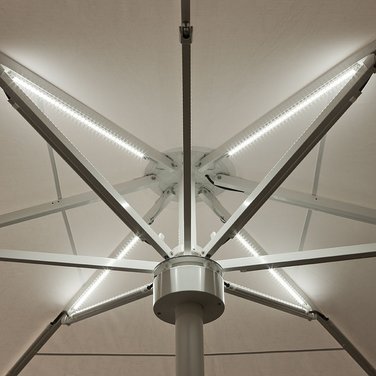

  • Integrierte LED-Beleuchtung

1:1-Zeichnungen Gelenkarmmarkise NGM 20

5465
5465
DWG DXF PDF
5466
5466
DWG DXF PDF
5467
5467
DWG DXF PDF
5468
5468
DWG DXF PDF
5469
5469
DWG DXF PDF

Ausschreibungstext Gelenkarmmarkise NGM 20

Gelenkarmmarkise NGM 20

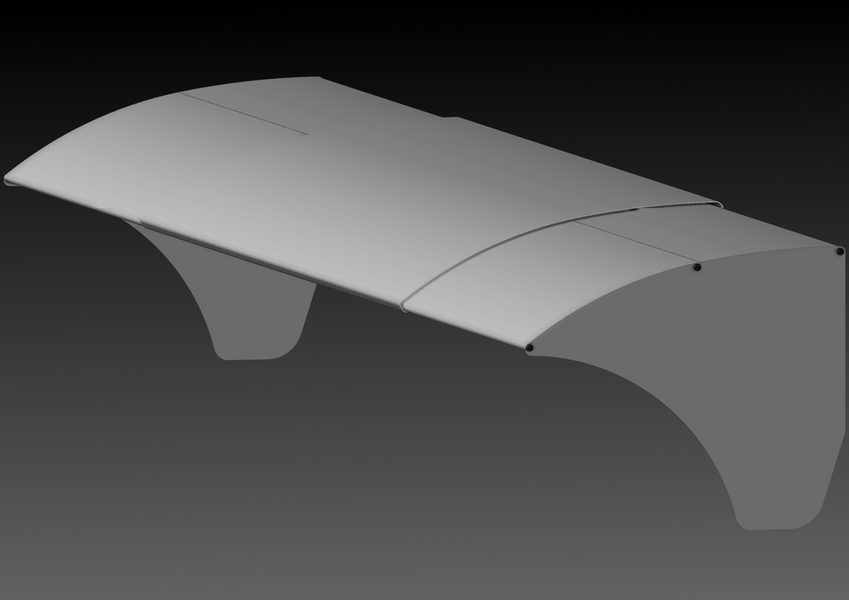

Schöne und stabile Gelenkarmmarkise, hohe Qualität und für vielseitigen Einsatz. Für grosse Dimensionen geeignet. Mit oder ohne Schutzdach erhältlich. Besonders ideal für Balkone, Sitzplätze, Gartenterrassen und Aussenverkaufsflächen. Montage an Decke, Wand und Dachsparren. Anlagen bis 20 m Breite und 3,5 m Ausladung möglich.

Bestehend aus:

Knickarme

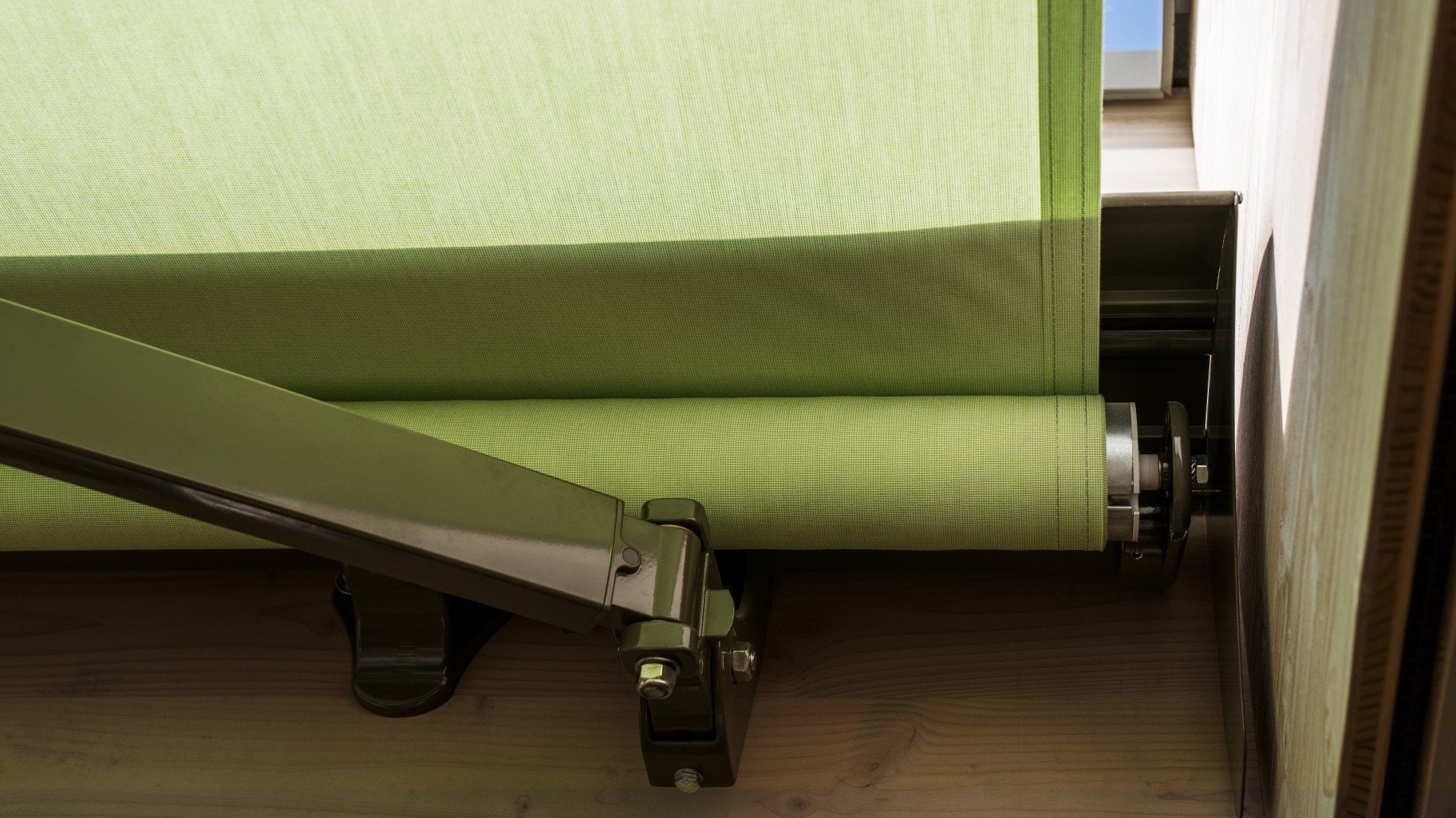

2 Knickarme aus stranggepresstem Aluminiumrohr, Gelenke und Anschlussstücke aus Aluminiumguss, Gelenkbolzen aus korrosionsgeschütztem Stahl. Spannfedern innenliegend, mit korrosionsgeschützten Stahlseilen. Knickarme unter dem Stoff ausstellend. Fallwinkel 0–90 Grad.

Lagerkonsolen
Aus Aluminiumguss, als Kombilager für die Befestigung der Knickarme und der Walzenlager ausgebildet.

Stoffwalze
Aus verzinktem Stahlblech, mit Kedernut. Walzenzapfen aus UV-beständigem Kunststoff, mit Stahlzapfen für Lager und Getriebe.

Stoffstab
Aus stranggepresstem Aluminium, mit Kedernut für die Befestigung des Stoffes. Endkappen aus UV-beständigem Kunststoff.

Oberflächenbehandlung
Sämtliche Aluminiumteile pulverbeschichtet, Farbe aus Schenker Storen Farbpalette.

Montage
Auf Beton mit Spezialdübeln.

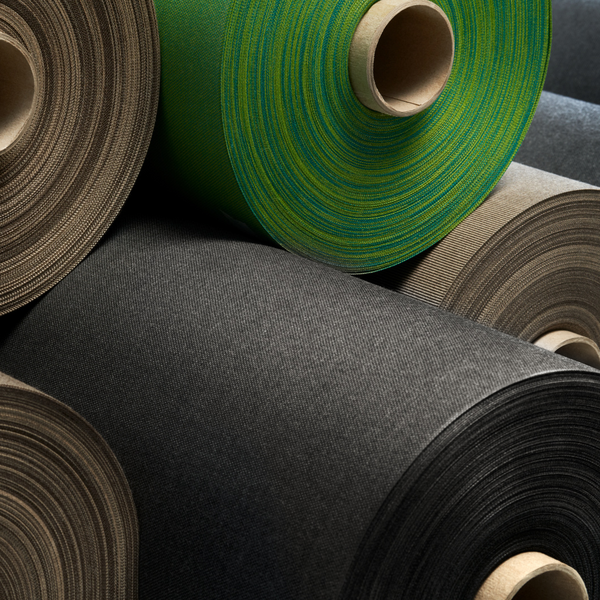

Stoff
Nach Wahl aus unserer Schenker Storen Stoffkollektion.

Antrieb
Geschlossenes Kegelradgetriebe mit eingebauter Bremse, ohne Endbegrenzung. Getriebe immer aluminiumfarbig, nicht lackiert. Abnehmbare Stangenkurbel aus verzinktem Stahl.

Rohrmotor 230 V / 50 Hz, mit eingebauten Endschaltern und Thermoschutz, inkl. 1 m Anschlusskabel. Storenmotoren dürfen nicht parallel geschaltet werden.

Die elektrischen Anschlüsse sind bauseits zu erstellen.

Für sämtliche Schäden und Folgeschäden an Storenanlagen, die durch bauseits gelieferte Steuerungen entstehen, übernehmen wir keine Garantie!
