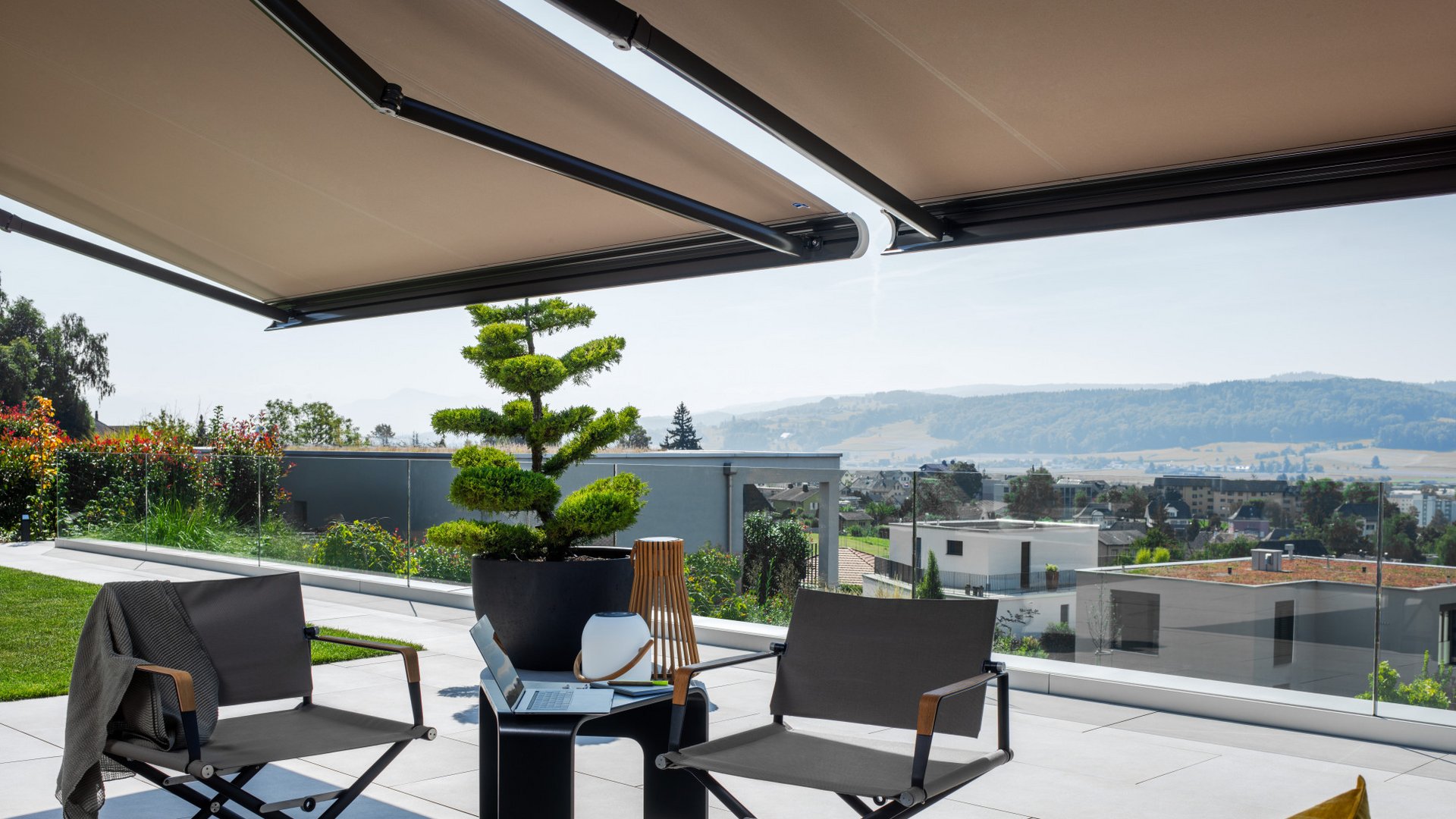

Kassettenmarkisen KGM 5 / KGM 6

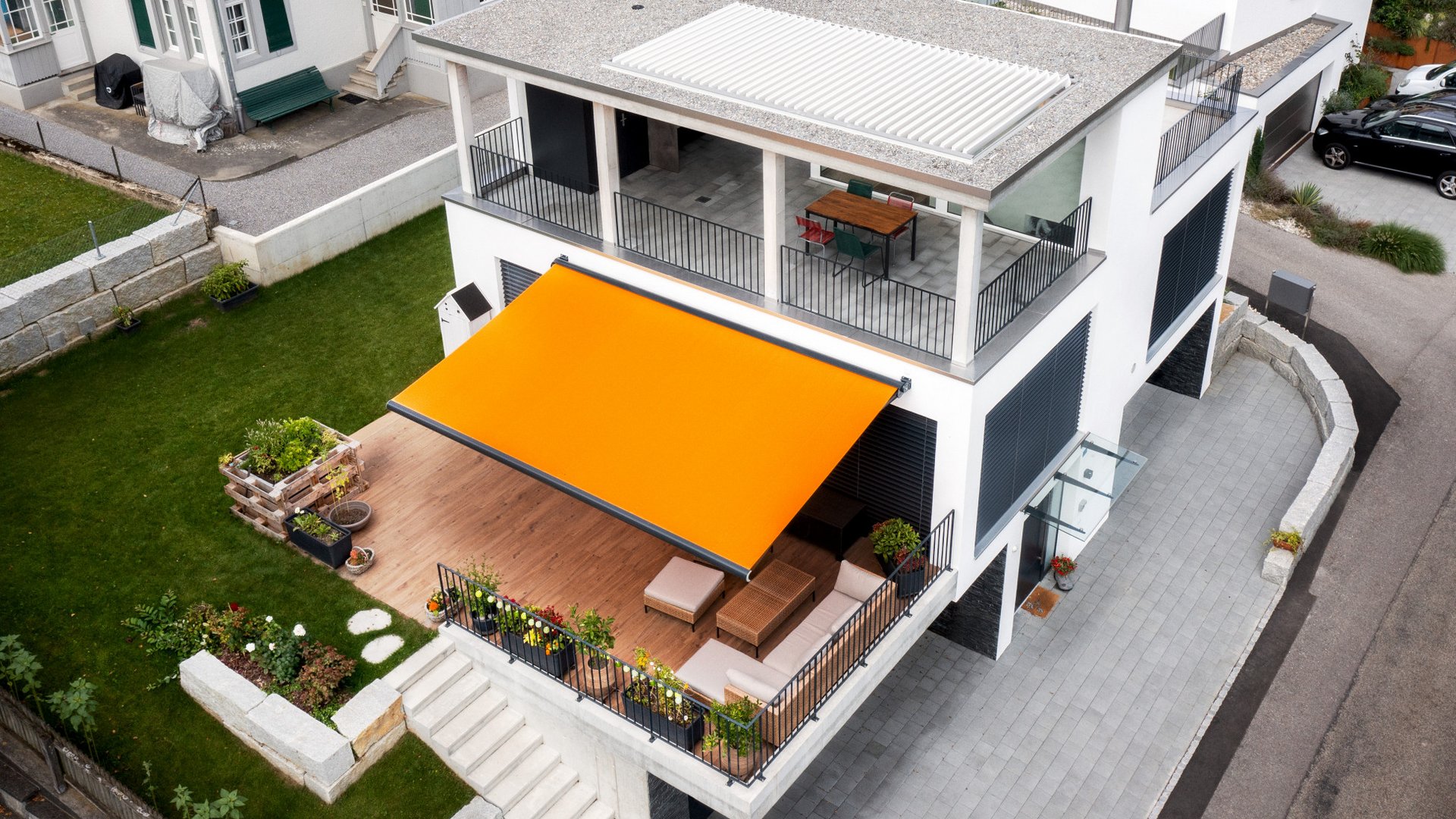

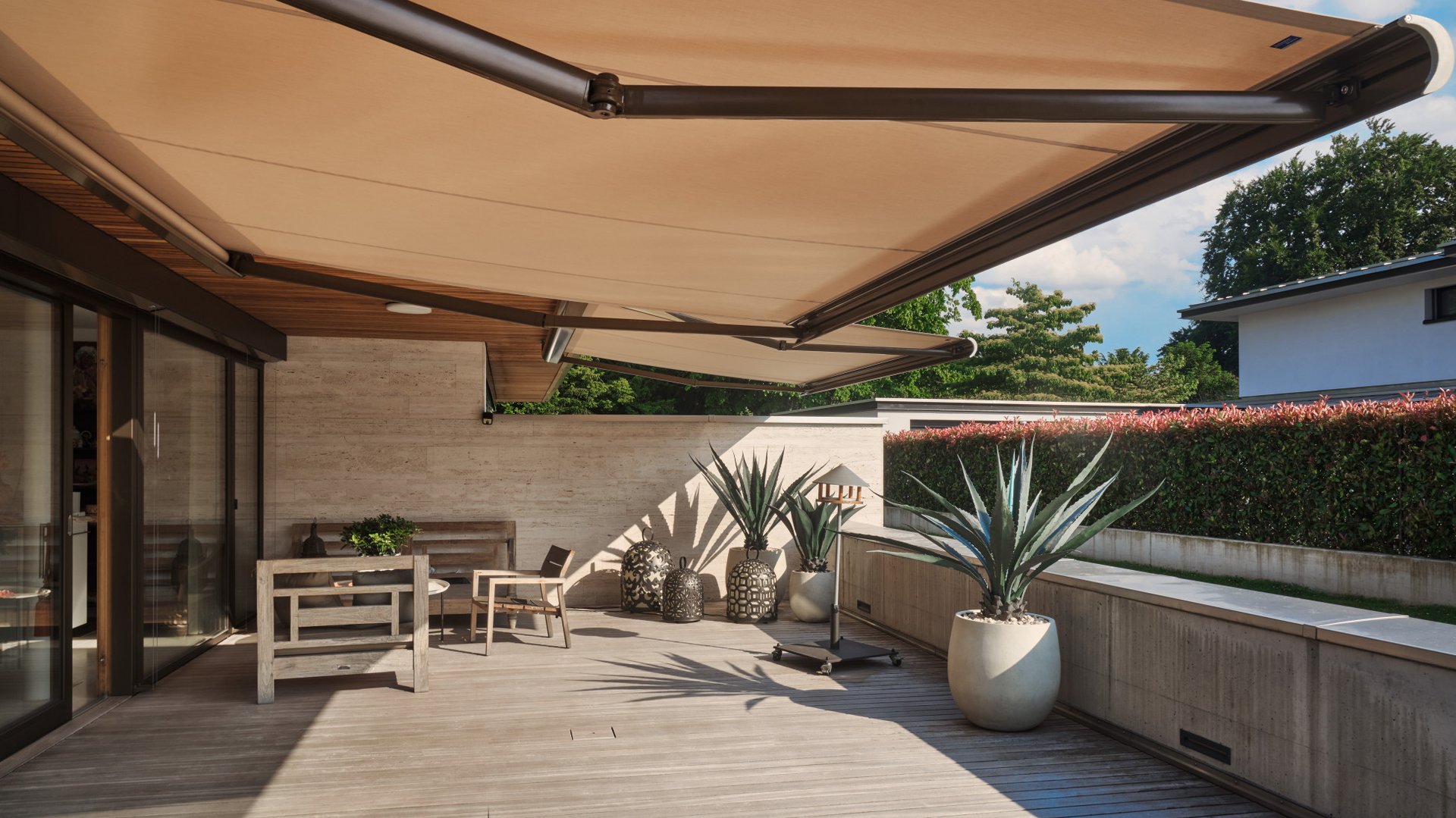

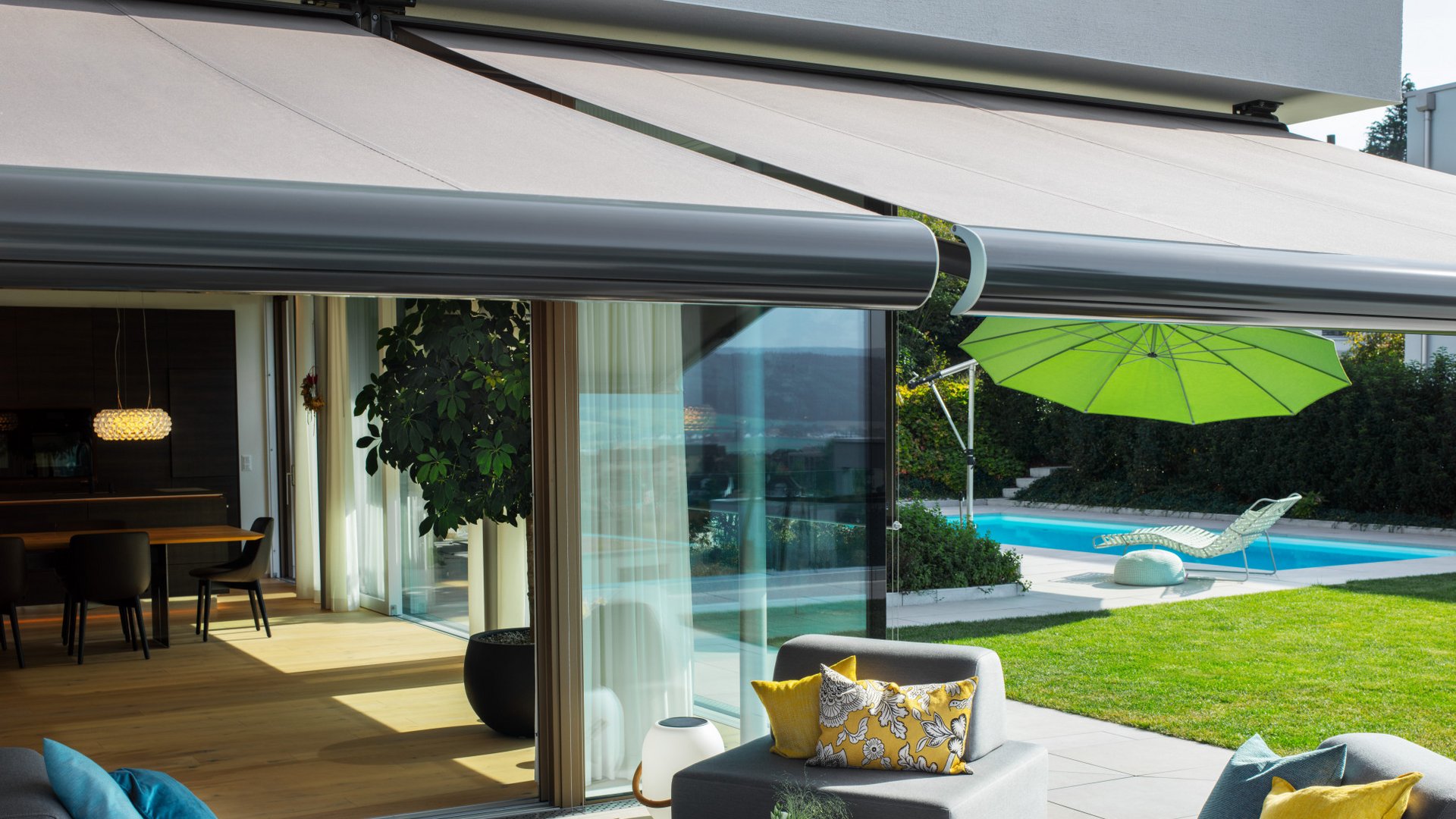

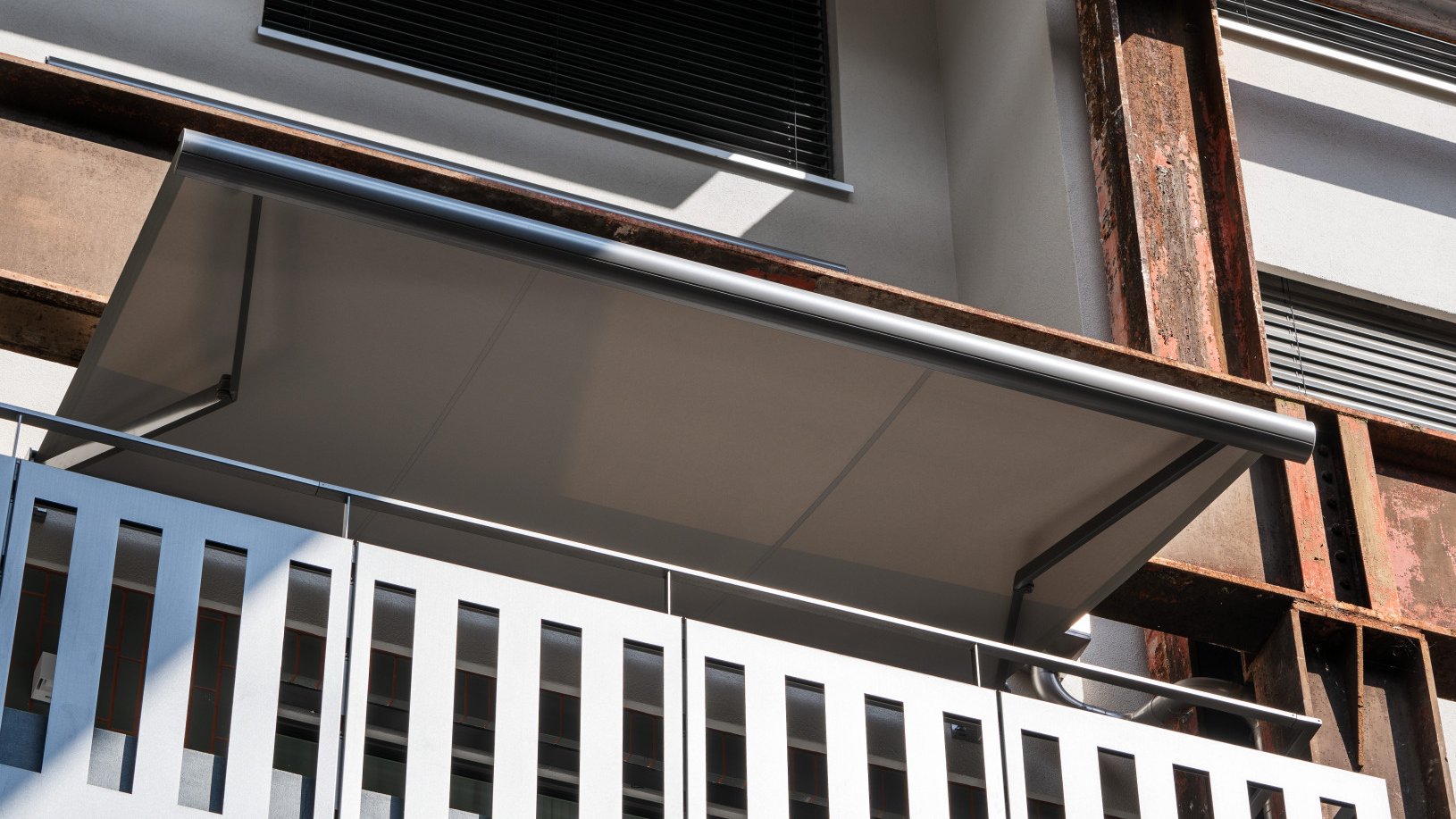

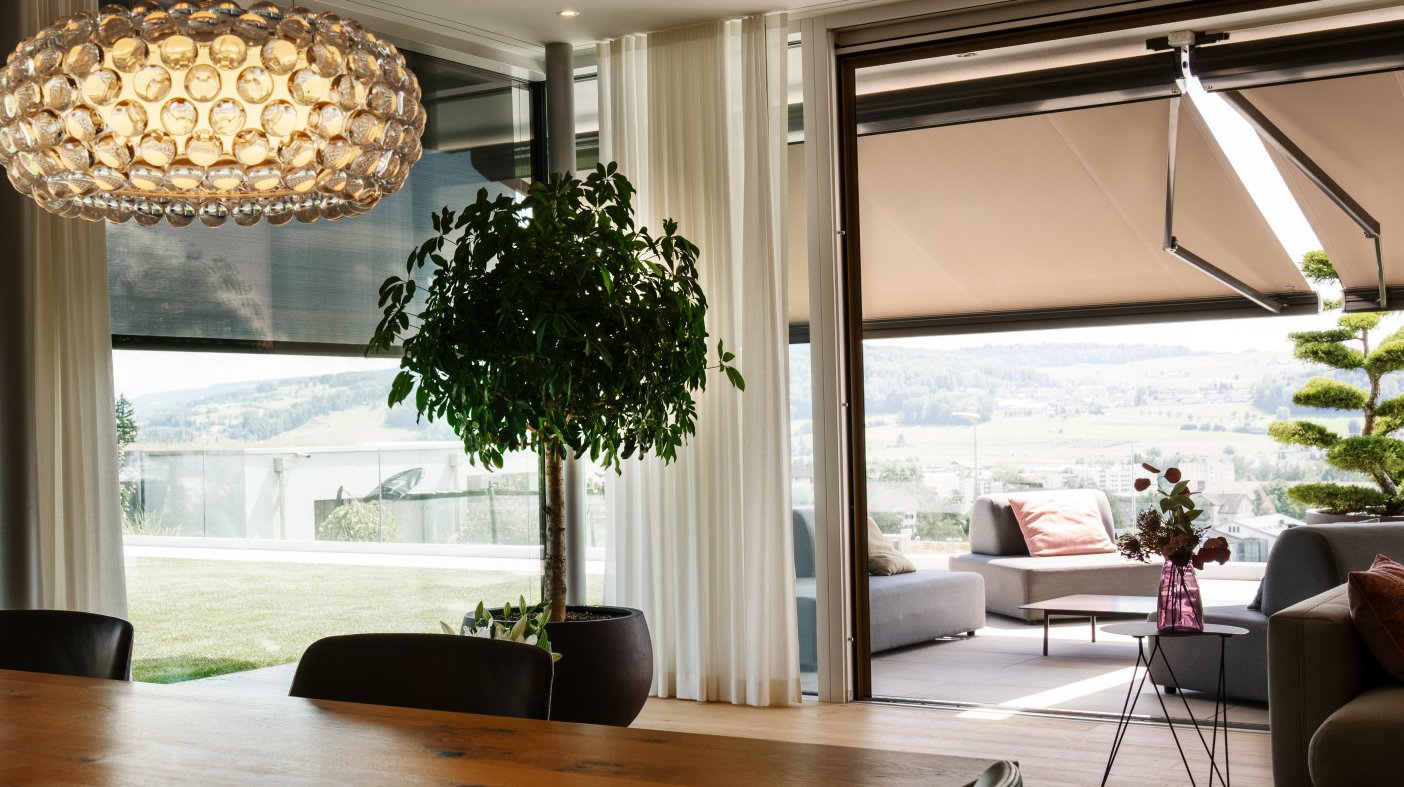

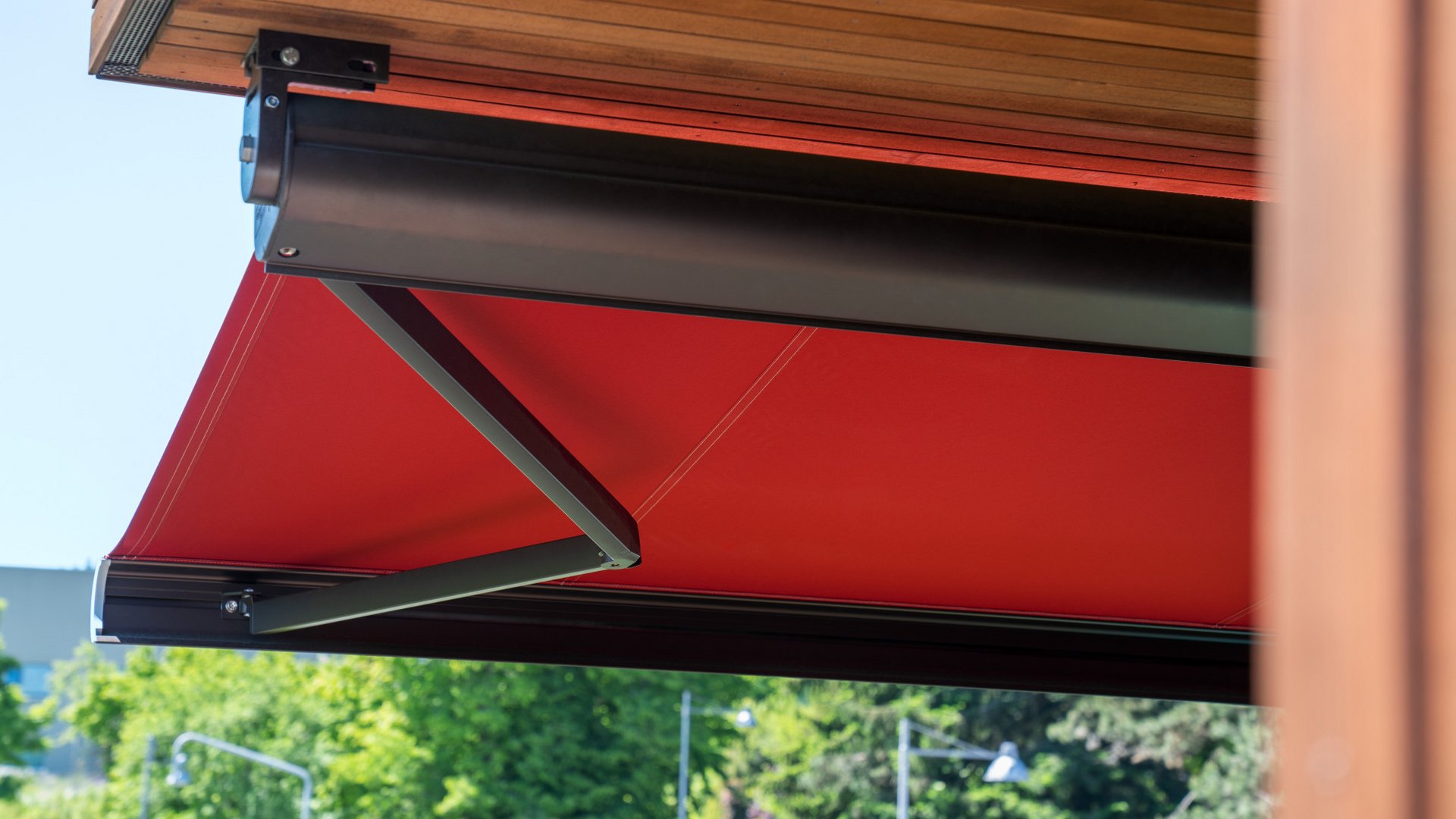

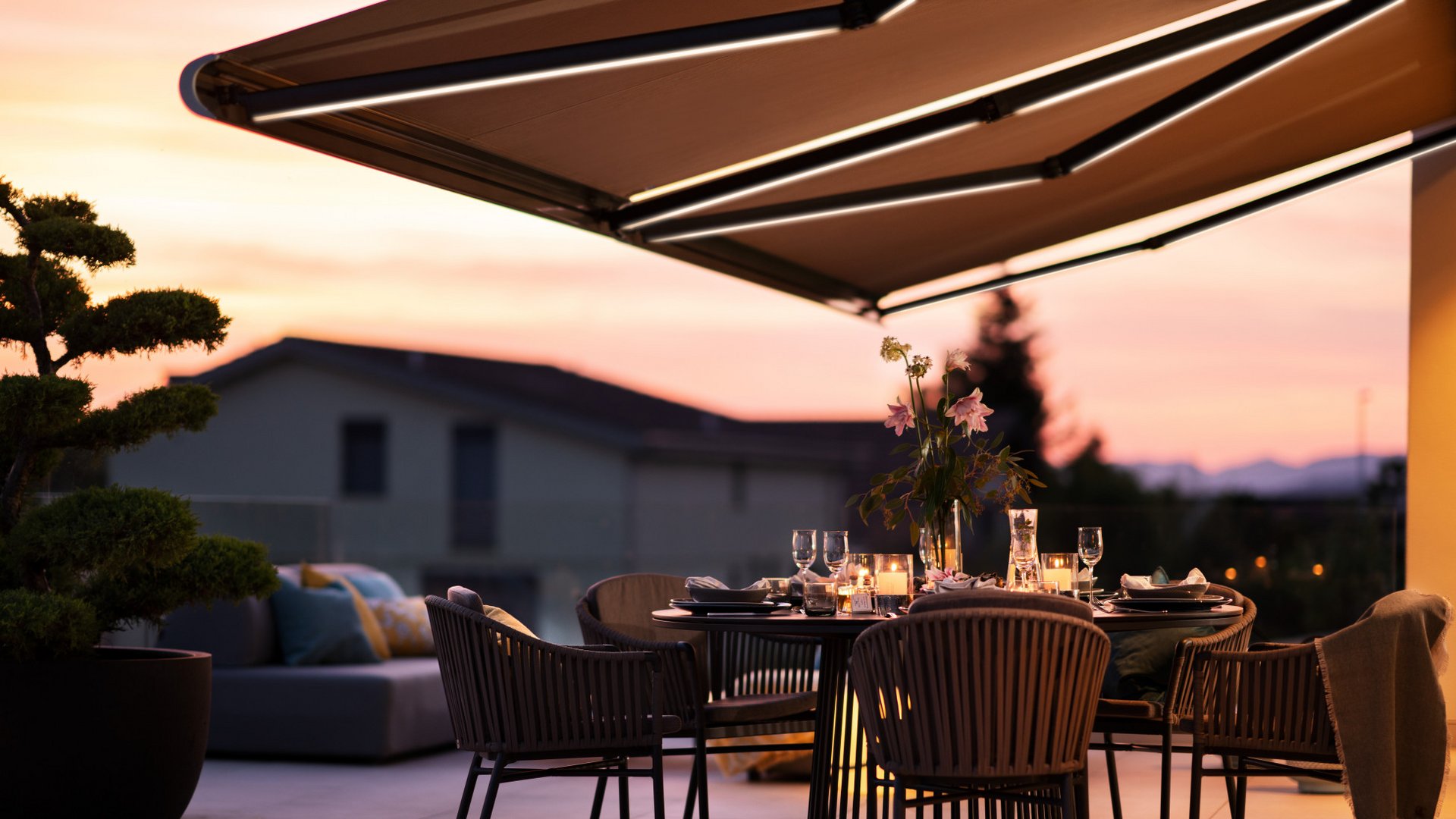

Die Kassettenmarkise ist für Balkone und Sitzplätze ein perfekter Schattenspender. Die Kassette schützt die Markise in eingezogenem Zustand optimal vor Witterungseinflüssen. Beim Einziehen wird der Stoff durch Bürstendichtungen von Laub und grobem Schmutz gereinigt.

Das macht die Kassettenmarkise KGM 5 / KGM 6 einzigartig

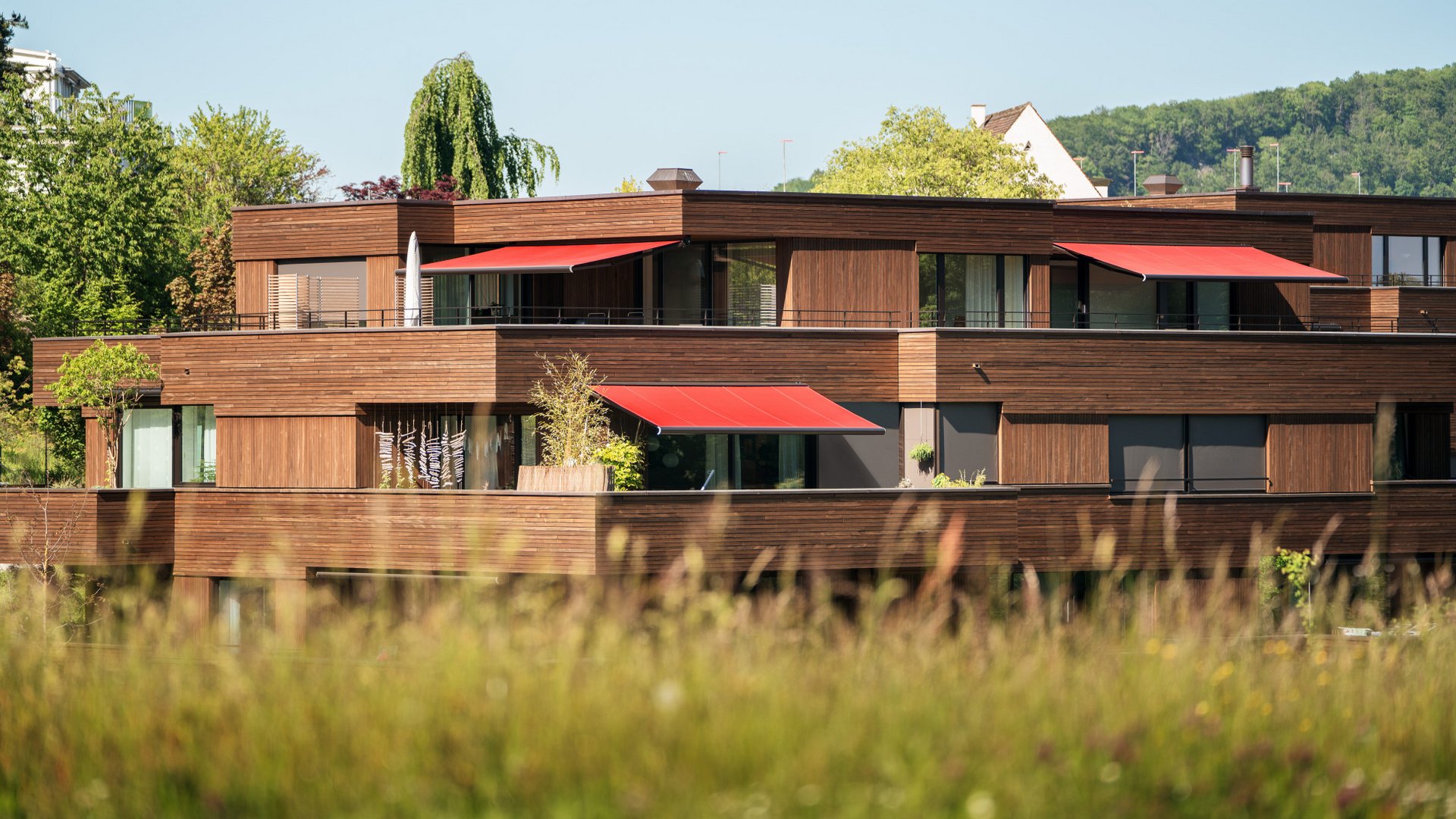

  • Flexibel einsetzbar für Ein- und Mehrfamilienhäuser
  • Bis 5 respektive 6 m Breite
  • Bis 2,5 respektive 4 m Ausladung
  • Kassette und alle Profile aus stranggepresstem, pulverbeschichtetem Aluminium

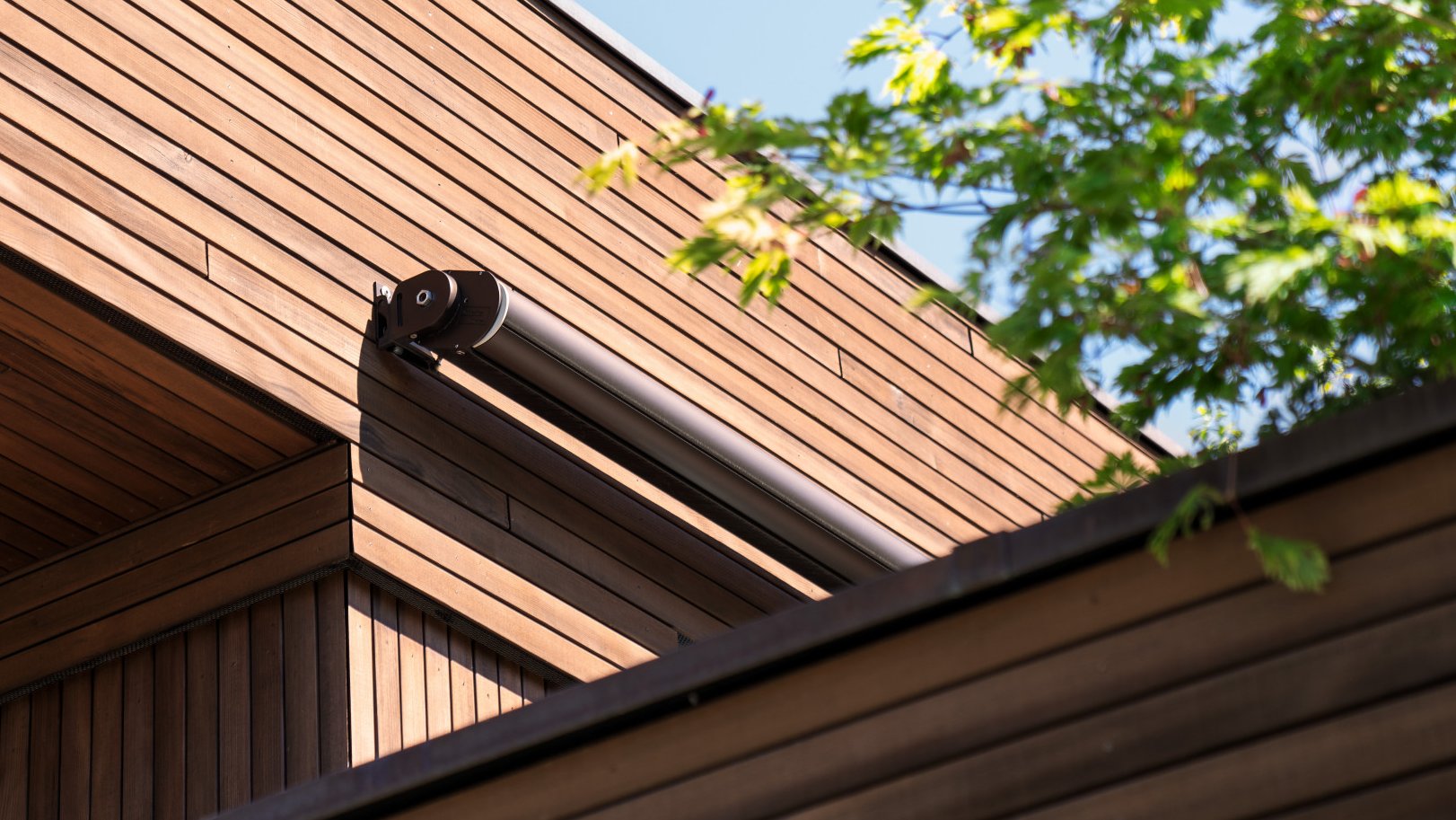

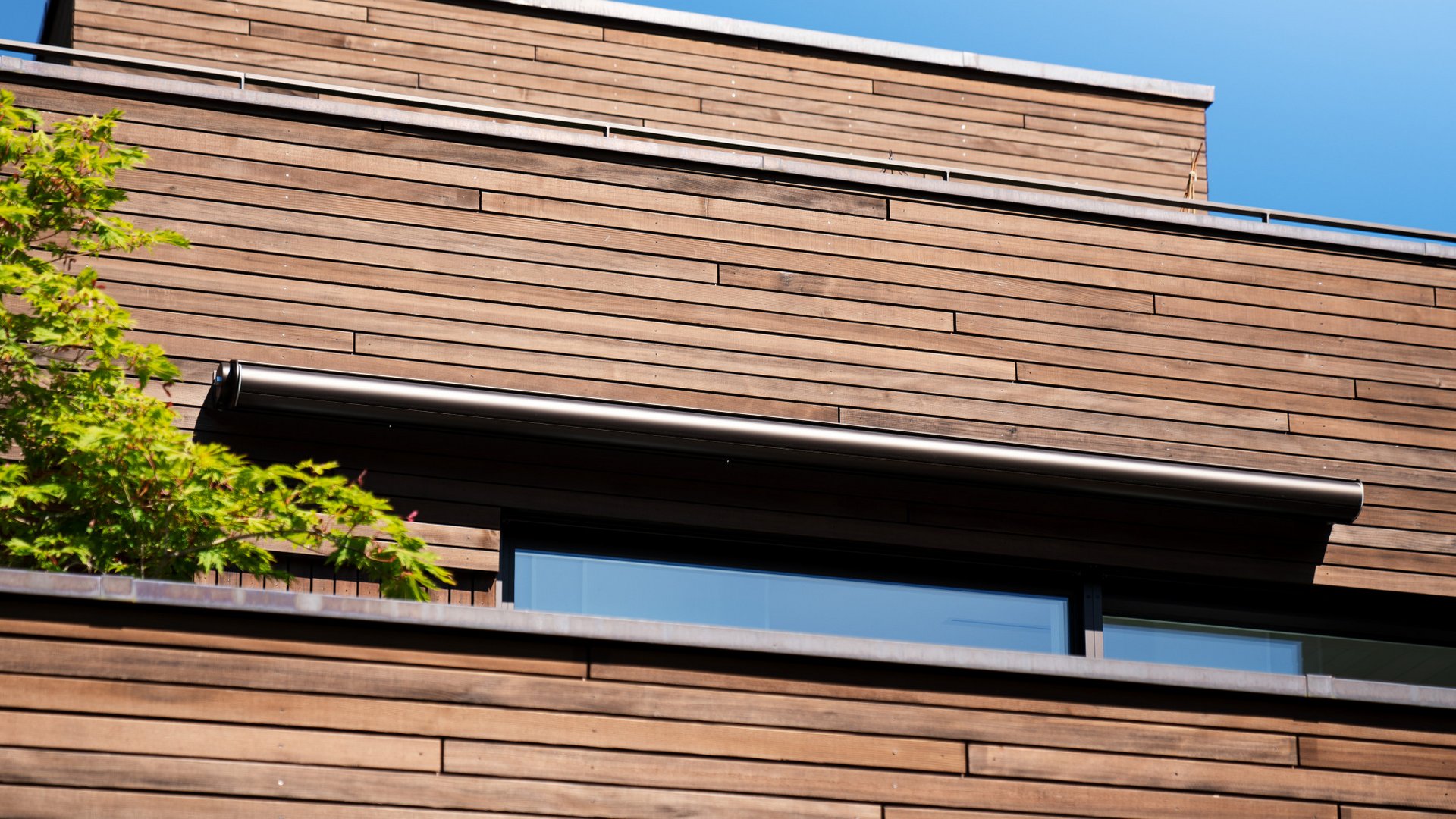

  • Optimaler Schutz des Tuches vor Witterungseinflüssen in kompakter Kassette

Konstruktive Highlights

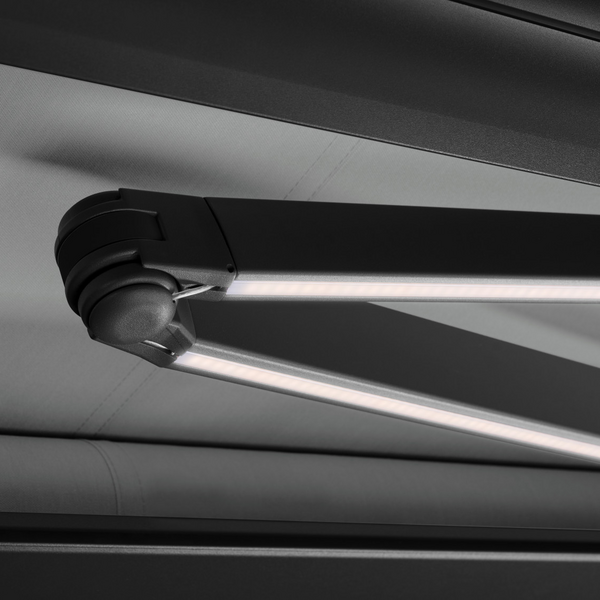

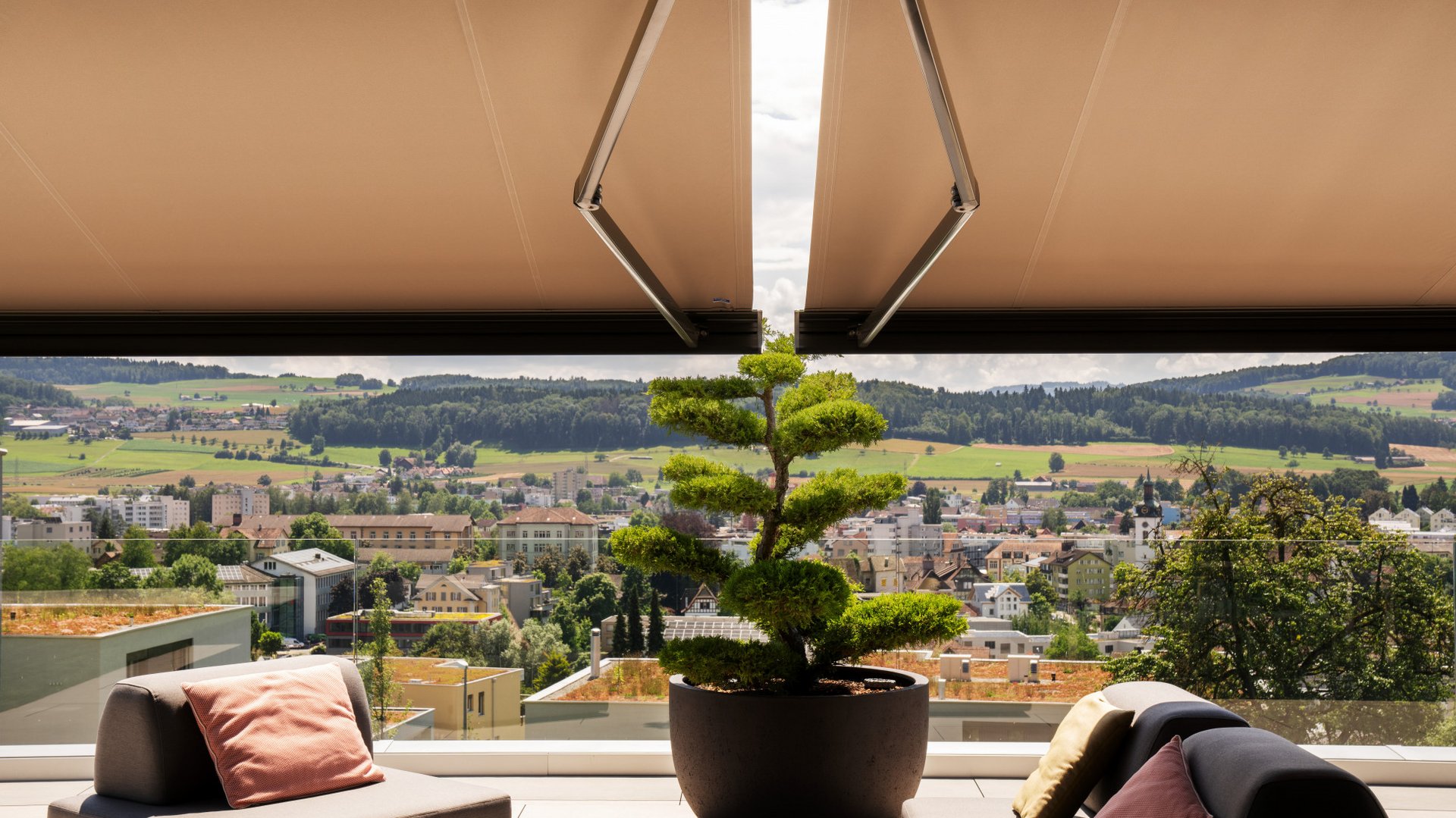

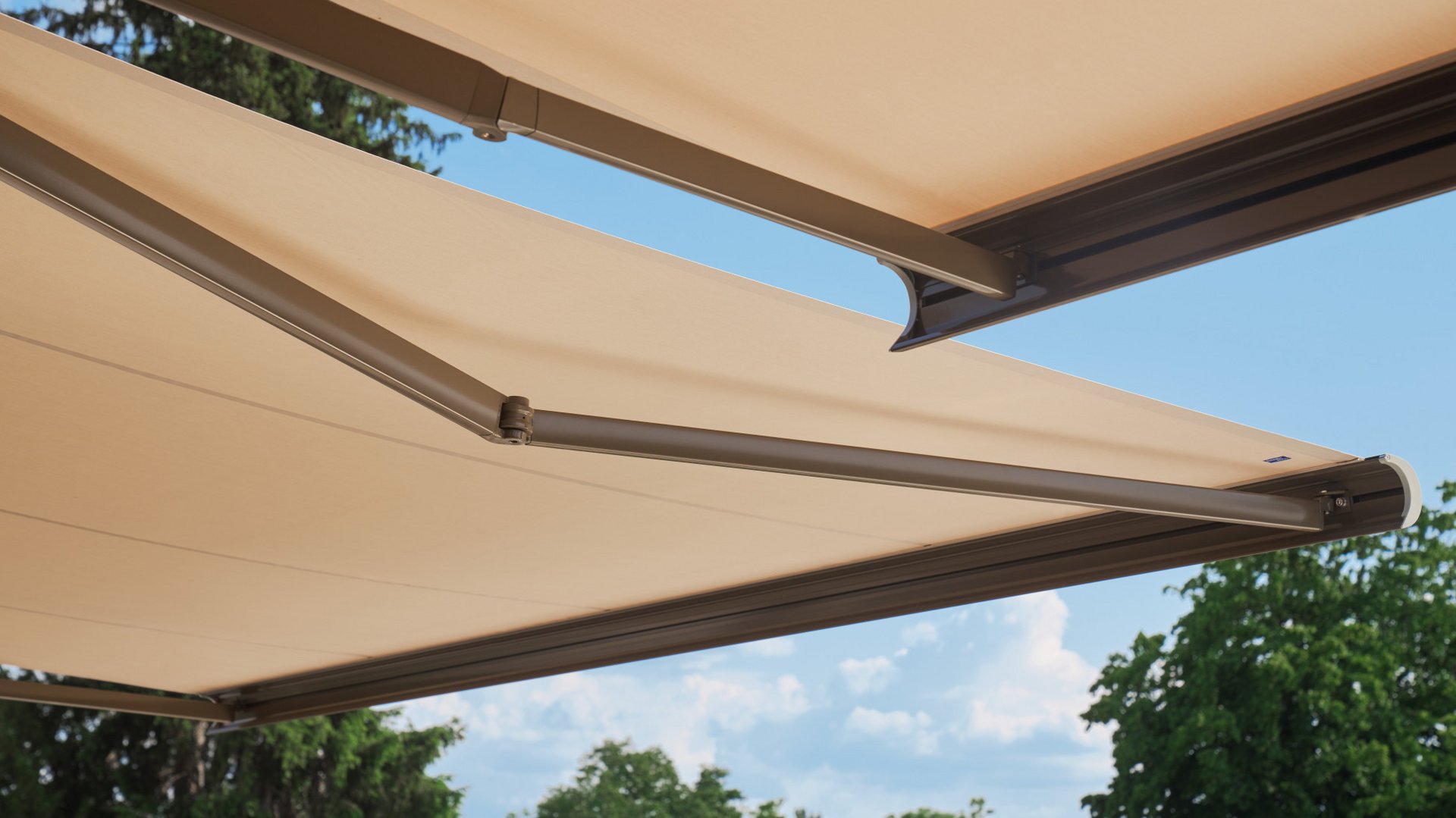

  • Gute Stoffspannung dank Knickarmen mit Spannfedern
  • Schutzdach mit integrierter Bürste
  • Flexible Neigung 0° bis 60° bei Wandmontage, 0° bis 90° bei Deckenmontage
  • Mit Hand- oder Motorantrieb erhältlich

Optionen

  • Drahtlose Funksteuerung
  • Elektronische Sonnen- und Windwächtersteuerung

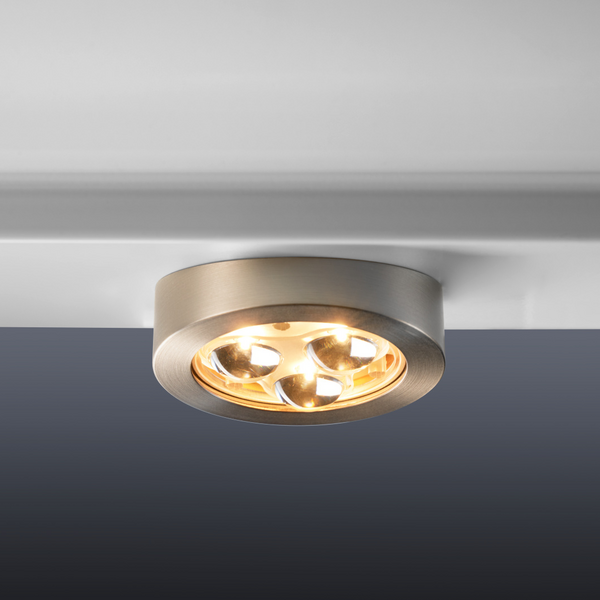

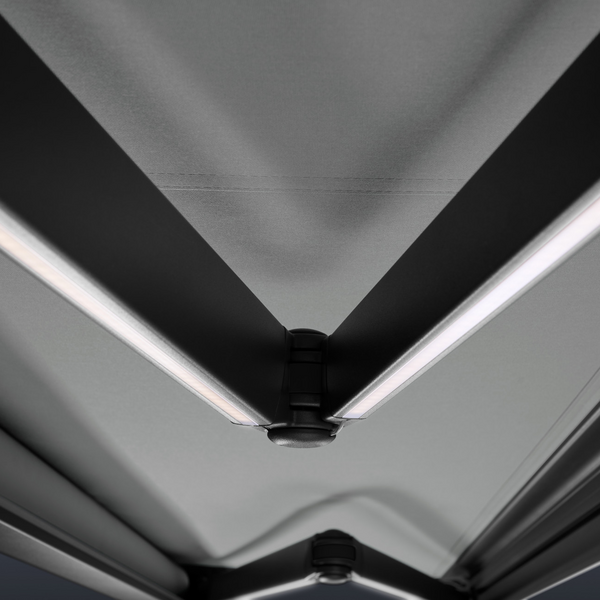

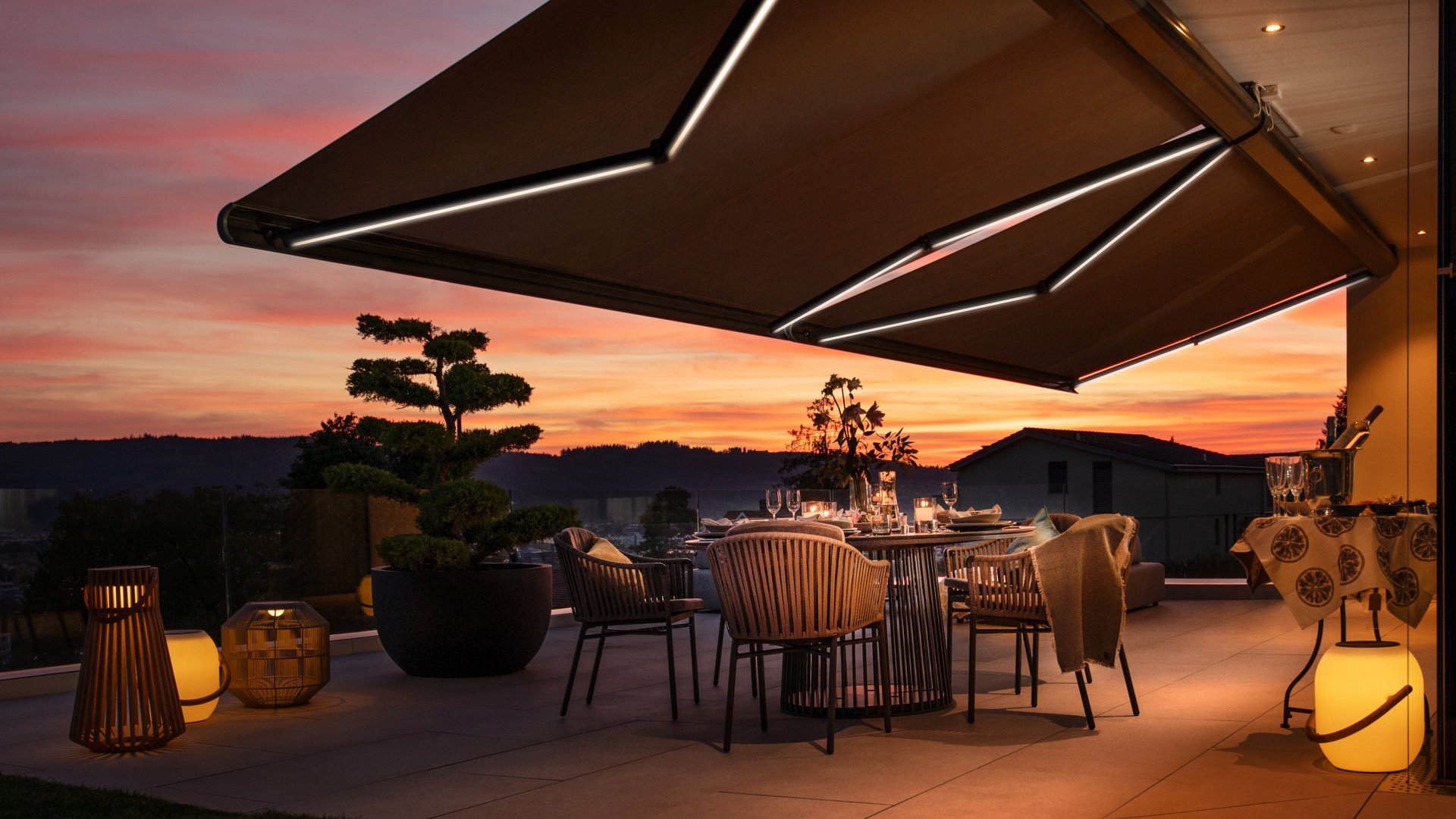

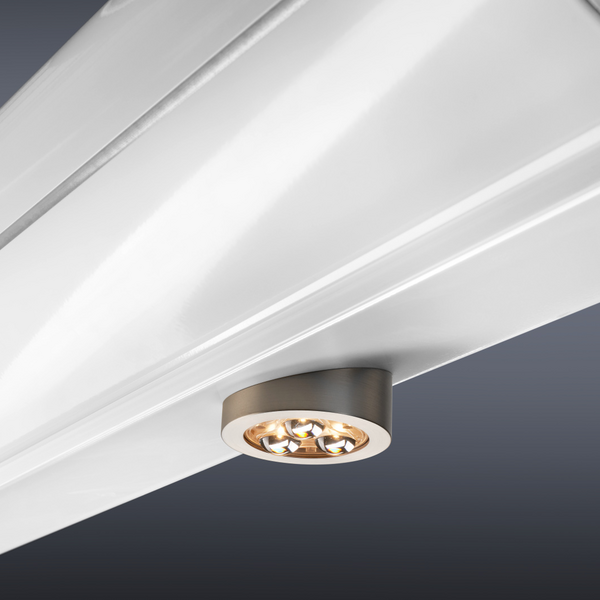

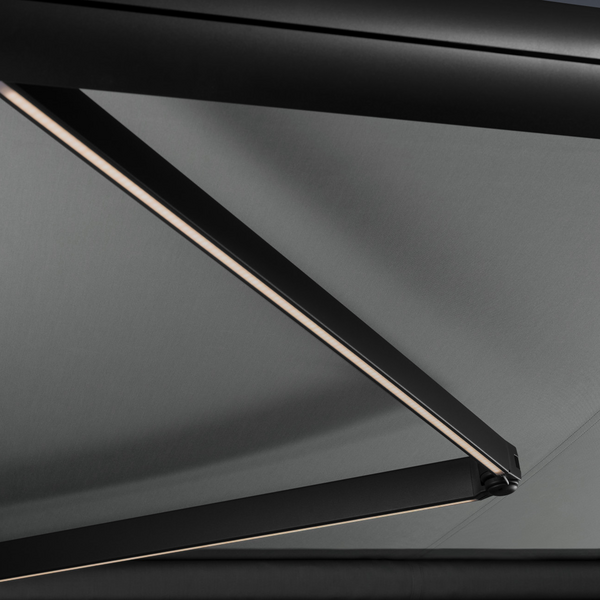

  • Integrierte LED-Beleuchtung

1:1-Zeichnungen Kassettenmarkisen KGM 5

5455
5455
DWG DXF PDF
5456
5456
DWG DXF PDF
5463
5463
DWG DXF PDF

1:1-Zeichnungen Kassettenmarkisen KGM 6

5450
5450
DWG DXF PDF
5451
5451
DWG DXF PDF
5452
5452
DWG DXF PDF
5453
5453
DWG DXF PDF

Ausschreibungstext Kassettenmarkisen KGM 5 / KGM 6

Kassettenmarkisen KGM 5 / KGM 6

Beschattungsanlage mit umschliessendem Kasten, der Stoffwalze und Knickarme vor Witterungseinflüssen schützt. Besonders geeignet für Balkone an Ein- und Mehrfamilienhäusern. Für Montage an Wand oder an Decke.

Bestehend aus:

Knickarme

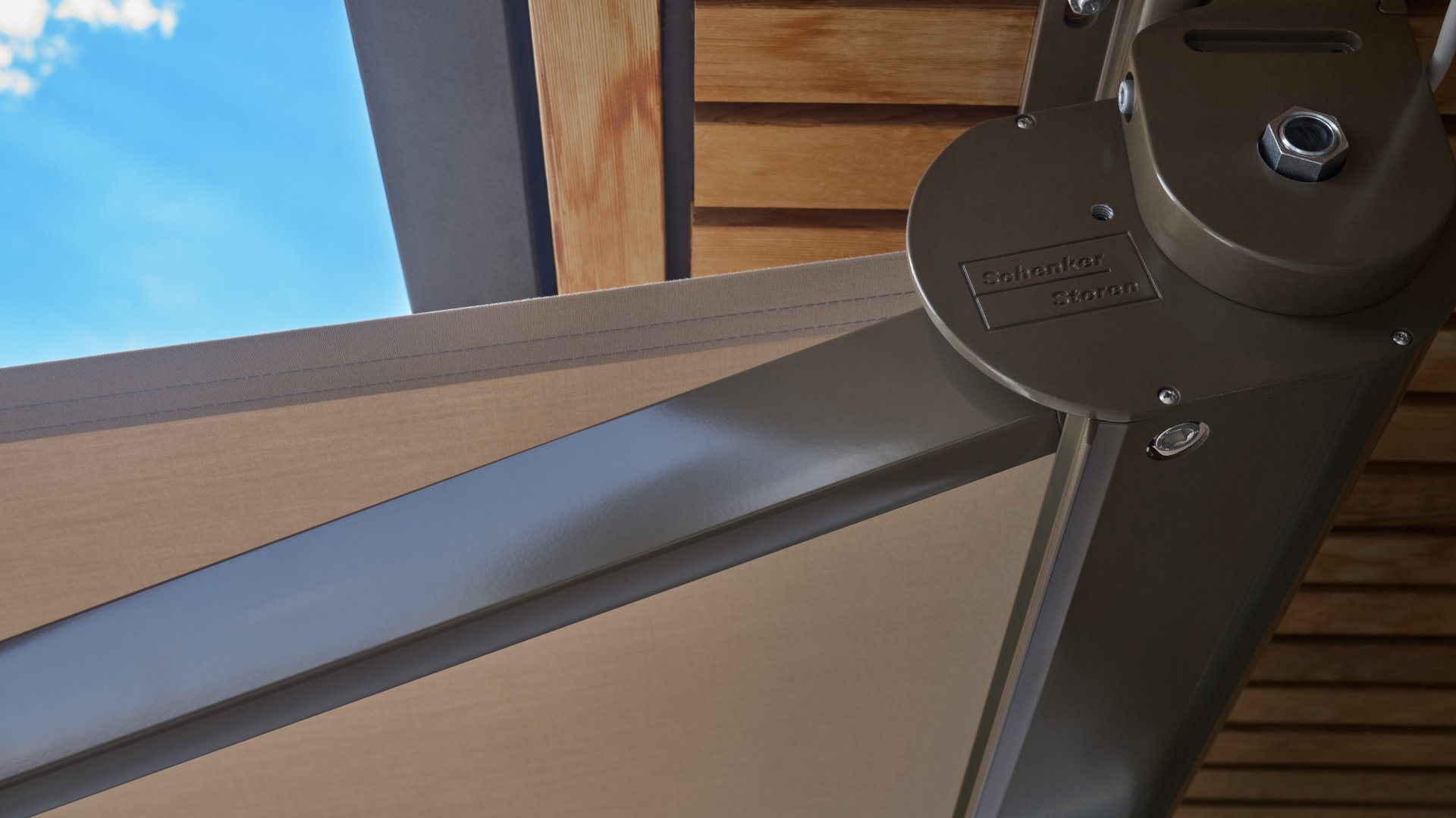

2 Knickarme aus stranggepresstem Aluminiumrohr, Gelenke und Anschlussstücke aus Aluminiumguss, Gelenkbolzen aus korrosionsgeschütztem Stahl. Spannfedern innenliegend, mit korrosionsgeschützten Stahlseilen. Knickarme unter dem Stoff ausstellend.
Fallwinkel Wandmontage: 0–60 Grad
Fallwinkel Deckenmontage: 0–90 Grad

Lagerkonsolen
Aus Aluminiumguss, als Kombilager für die Befestigung der Knickarme, der Walzenlager sowie des Kastens.

Stoffwalze
Aus verzinktem Stahlblech mit Kedernut. Walzenzapfen aus UV-beständigem Kunststoff mit Stahlzapfen für Lager und Getriebe.

Kasten
Aus stranggepressten Aluminium, zweiteilig in C-Form als Schutzkasten der Stoffwalze.
Abmessungen des Kastens (Höhe x Tiefe):

KGM 5    136 mm x 200 mm
KGM 6     151 mm x 225 mm

Stoffstab
Aus stranggepresstem Aluminium in ästhetischer Geometrie und optimaler Passform zu Kastenprofil. Mit Kedernuten für die Befestigung des Stoffes. Endkappen aus UV-beständigen Kunststoff.

Oberflächenbehandlung
Sämtliche Aluminiumteile pulverbeschichtet. Farbe aus Schenker Storen Farbpalette.

Montage
Auf Beton mit Spezialdübeln.

Stoff
Nach Wahl aus unserer Schenker Storen Stoffkollektion.

Antrieb
Geschlossenes Kegelradgetriebe mit eingebauter Bremse mit Endbegrenzung. Getriebe immer aluminiumfarbig, nicht lackiert. Abnehmbare Stangenkurbel  aus verzinktem Stahl.

Rohrmotor 230 V / 50 Hz, mit eingebauten Endschaltern und Thermoschutz, inkl. 1 m Anschlusskabel. Storenmotoren dürfen nicht parallel geschaltet werden.

Die elektrischen Anschlüsse sind bauseits zu erstellen.

Für sämtliche Schäden und Folgeschäden an Storenanlagen, die durch bauseits gelieferte Steuerungen entstehen, übernehmen wir keine Garantie!
