Verbund-Raffstore VR 70 / VR 90

Die beliebte Allrounderin

Unsere Verbund-Raffstore überzeugt durch ihr sehr breites Einsatzspektrum. Sie eignet sich für Ein- oder Mehrfamilienhäuser sowie für öffentliche Gebäude und Bürohäuser und passt sich ästhetisch und technisch optimal den unterschiedlichsten Bausituationen an. Die spezielle Formgebung ihrer Lamellen gewährleistet eine stufenlose und präzise Tageslichtsteuerung. Dies ermöglicht Ihnen eine aktive Gestaltung der Lichtstimmung im Raum für die ideale Wohn- und Arbeitsqualität sowie für einen erholsamen Schlaf. Die erprobte Verbund-Raffstoren-Technik ist einfach zu bedienen, geräuscharm und äusserst beliebt.

Bequeme Lichtsteuerung für das exzellente Raumgefühl

Dank der stufenlos einstellbaren Lamellenposition ist es möglich, die optimale Lenkung des Tageslichts nach Ihren Bedürfnissen zu gestalten. Sie bietet hervorragende Isolationseigenschaften zur Verringerung der Energiekosten und lässt sich an vielen Gebäuden nachrüsten. Zur Erhöhung der Sicherheit und Langlebigkeit ist die Tragschnur zusätzlich mit Kevlar verstärkt.

Die Verbund-Raffstore ist in zwei Ausführungen erhältlich: als VR 90 (90 mm Breite) und als VR 70 (70 mm Breite), die sich im Wesentlichen durch ihre Lamellenbreite, ihre Platzbedürfnisse und das Gesamtfassadenbild unterscheiden. Weiter kann bei den Führungssystemen zwischen Profil- oder Seilführung gewählt werden oder zwischen einer Kombination der beiden Varianten für mehr Windstabilität. Ob im Sturz montiert, mit Blende oder vorgehängt, die Verbund-Raffstore lässt sich beinahe in alle architektonischen Gegebenheiten integrieren. Eine lange Lebensdauer sowie die Service- und Wartungsfreundlichkeit werten die Verbund-Raffstore zusätzlich auf.

Höhe Licht (hl): min. 600 mm – max. 4250 mm
Breite (bk): min. 410 mm – max. 4500 mm
Maximale Fläche: 11 m2
Maximale Windgeschwindigkeit: 92 km/h (Windwiderstandsklasse 6)

Ausführungsvarianten

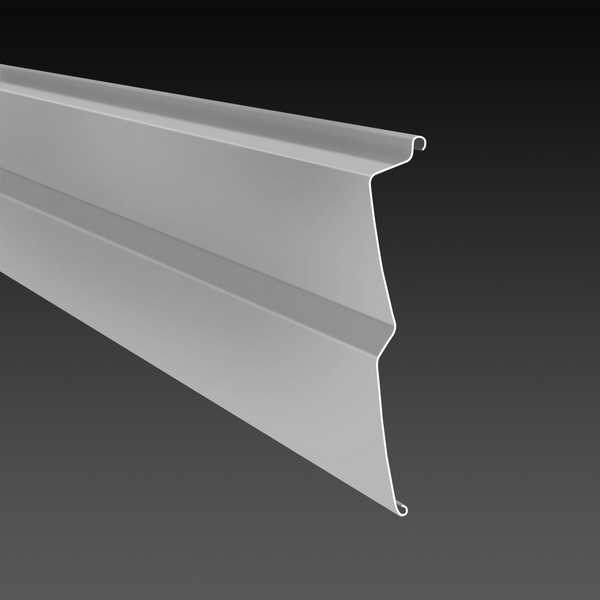

Lamellenbreite 90 mm

Lamellenbreite 90 mm

Elegantes Lamellenprofil für architektonisch ästhetische Fassadenflächen.

Stabile Z-Lamelle, Lamellenbreite 90 mm und Lamellenstärke ca. 0,42 mm, beidseitig gebördelte Lamelle mit Lärm- und Lichtdämpfungsprofil.

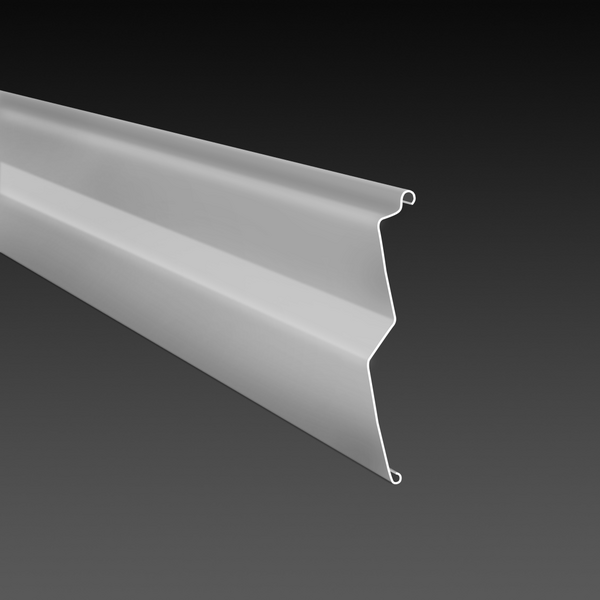

Lamellenbreite 70 mm

Lamellenbreite 70 mm

Elegantes Lamellenprofil für architektonisch ästhetische Fassadenflächen. Durch die geringen Einbaumasse der VR 70 mit einer Nischentiefe von min. 110 mm eignet sie sich hervorragend bei Rennovationen und Umbauten.

Stabile Z-Lamelle, Lamellenbreite 70 mm und Lamellenstärke ca. 0,42 mm, beidseitig gebördelte Lamelle mit Lärm- und Lichtdämpfungsprofil.

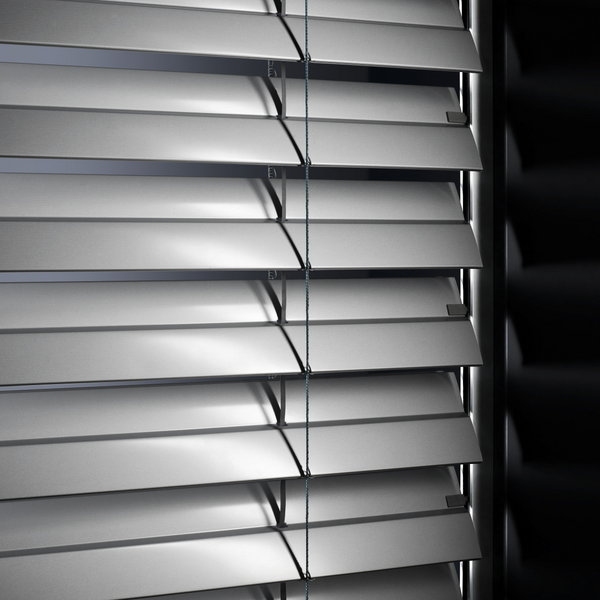

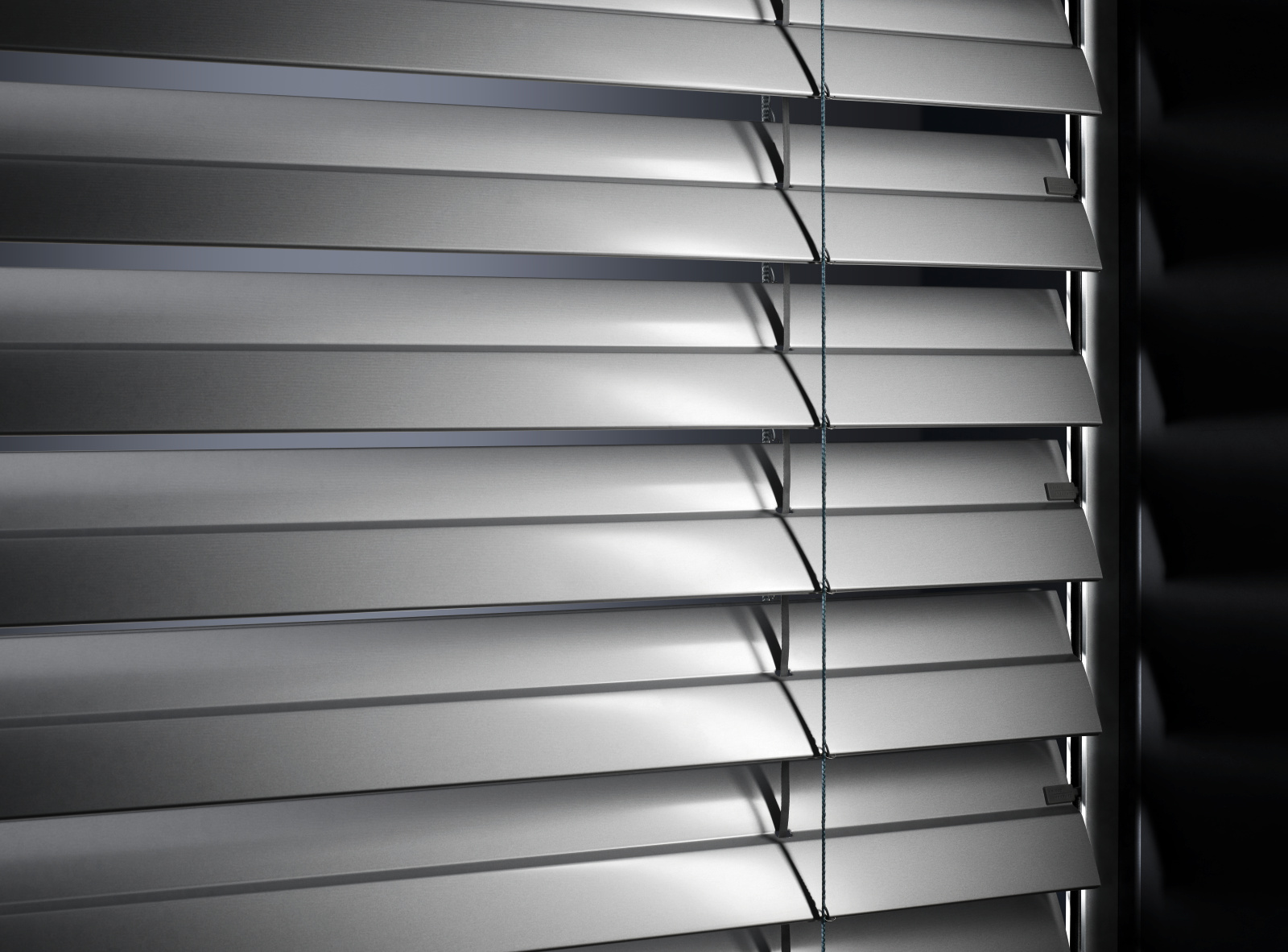

Profilführung

Profilführung

Durchgehende Führung aus stranggepresstem Aluminium für leisen und sicheren Lauf – wahlweise farblos bzw. farbig anodisiert oder pulverbeschichtet. Formen und Designs: rund, eckig, schmal und breit. Montage seitlich an der Laibung möglich oder über unterschiedliche Führungshalter (Vorbaumontage). Die "verkleidete Führung" für bestmögliche Integration ins Fassadenbild.  Option Fassadeneinbau: Integration der Führung bei Metallbau-Fassaden in das Fassadenprofil. Option Unterputz: Führungen in Laibung einlassen (Unterputz).

Storen Storen

Seilführung

Seilführung

Filigranes, unauffälliges, durch Kunststoffummantelung korrosionsbeständiges Stahlseil (Durchmesser des Seils: 2.5 mm). Einfache, platzsparende Montage mit Federvorspannung ermöglicht eine freie Montage. Keine Wand oder Laibung notwendig zur Befestigung des Seilhalters.

Die Seilführung gewährleistet vielseitige architektonische Möglichkeiten bei der Fassadengestaltung.

Verbundraffstoren VR 70 / VR 90 - Ausführung Seilführung

Windstabil

Windstabil

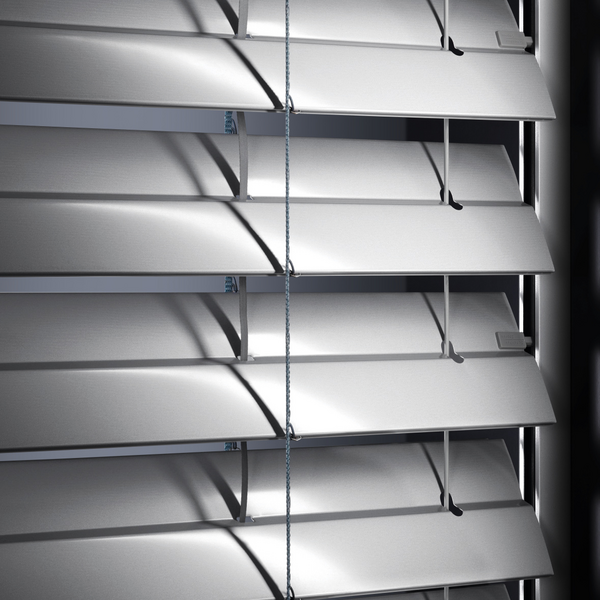

Die windstabile Verbund-Raffstore VR 90 windstabil ist speziell für windexponierte Gebäude konzipiert. Die Kombination von Seil- und Profilführung erzielt eine stark erhöhte Windstabilität, Windgeschwindigkeit 92 km/h, auch bei grösseren Fensterbreiten.

Verbundraffstoren VR 70 / VR 90 - Ausführung Windstabil

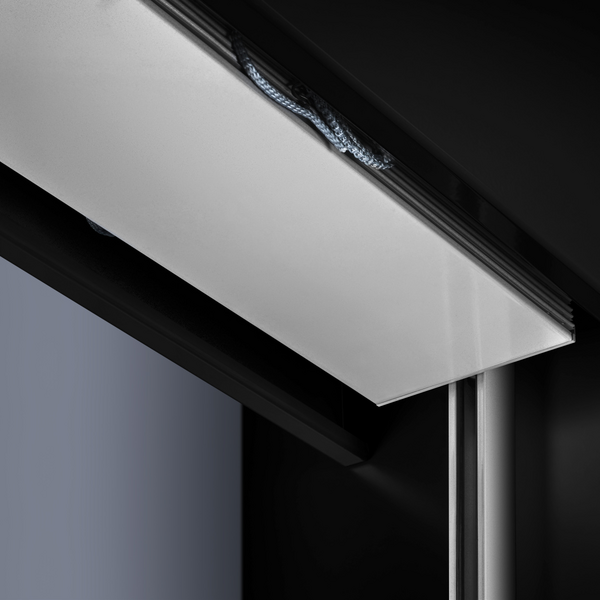

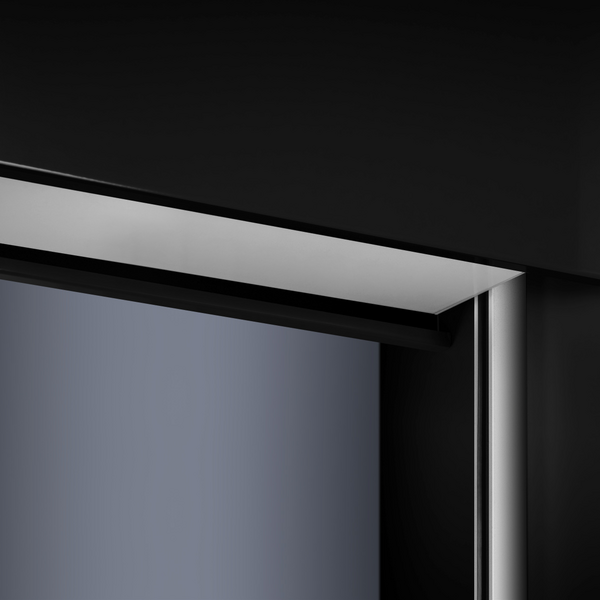

Sturzmontage

Sturzmontage

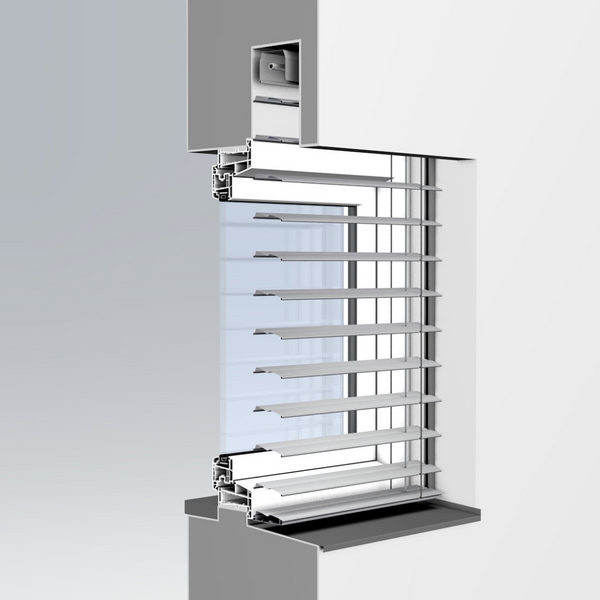

In dieser Einbausituation wird die Verbund-Raffstore komplett im Sturz integriert. Je nach Dimensionierung des Sturzes kann zwischen Lamellenbreite 70 mm und 90 mm gewählt werden. Die Store ist eingefahren unsichtbar in der Fassade verbaut. Dadurch entsteht ein sauberes Fassadenbild.

Folgende Montagearten stehen zur Auswahl:

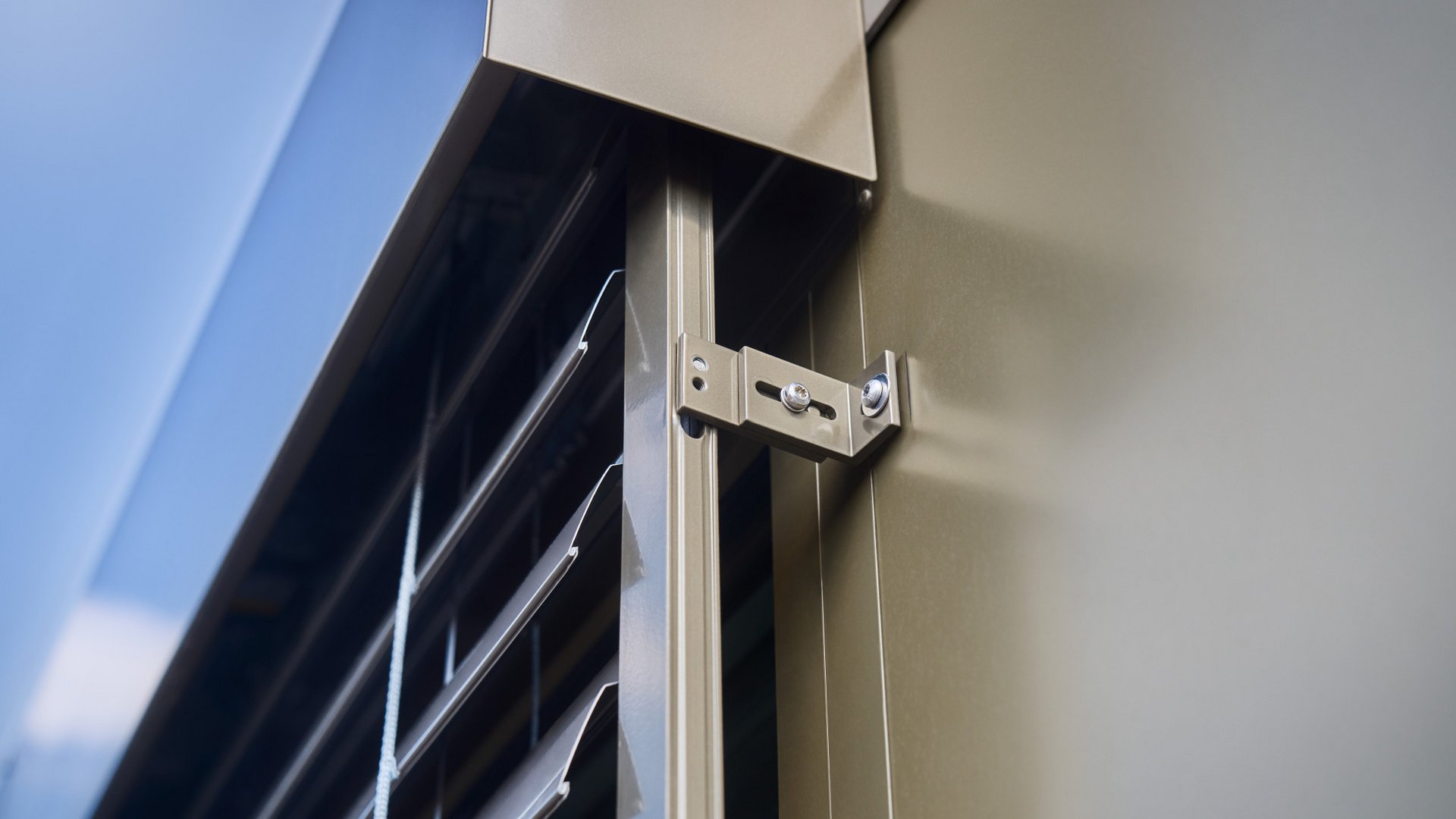

Führung konventionell: Montage des nach unten offenen und gut für Servicearbeiten zugänglichen Rahmens über Montage-Träger. Führungen werden in Einzelmontage befestigt.

Führung fest: Selbsttragendes Führungssystem - Montage des nach unten offenen und gut für Servicearbeiten zugänglichen Rahmens auf die festen Führungen mit Führungsträger. Nach Montage der festen Führungen kann der Rahmen direkt mit diesen verbunden werden. Die selbsttragende Storenkonstruktion schont die Isolation im Sturz, reduziert zusätzlich die Geräuschübertragungen und gewährleistet eine einfache Montage.

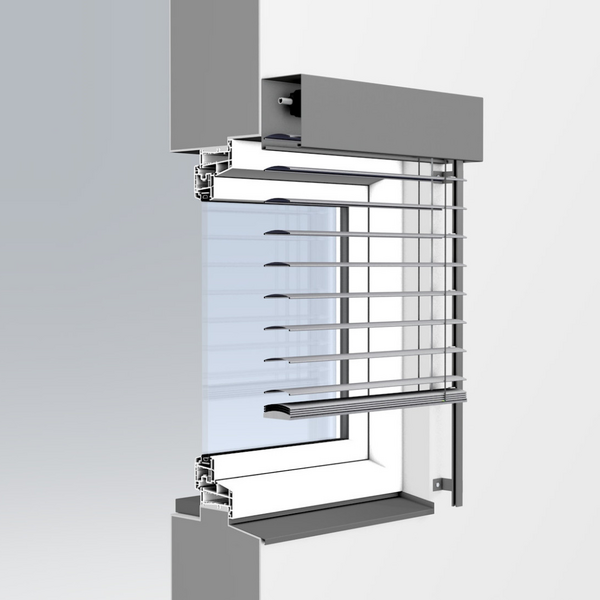

Vorbaumontage

Vorbaumontage

In dieser Einbausituation wird die Verbund-Raffstore auf der Fassadenfront angebracht. Die Storenkonstruktion steht gegenüber der Fassade vor. Hier wird ein zusätzliches Schutzdach an der Fassade angebracht, welches die Store schützt und im eingefahrenen Zustand abdeckt. Das Schutzdach ist in diversen Formen und Farben erhältlich.

Führung fest: Selbsttragendes Führungssystem

Montage des nach unten offenen und gut für Servicearbeiten zugänglichen Rahmens auf die festen Führungen mit Führungsträger. Nach Montage der festen Führungen kann der Rahmen direkt mit den Führungen verbunden werden. Die selbsttragende Storenkonstruktion schont die Isolation im Sturz, reduziert zusätzlich die Geräuschübertragungen und gewährleistet eine einfache Montage.

Lamellenstoren - Ausführung Vorbaumontage

Vielfältige Optionen für mehr Komfort

Für die Verbund-Raffstore steht eine Vielzahl von Optionen zur Auswahl, so kann das Produkt optimal Ihren Ansprüchen und Wünschen angepasst werden. Es stehen zahlreiche Einbau- und Lichtsteuerungsmöglichkeiten zur optimalen Gestaltung der Fassade und des Raumklimas zur Verfügung. Ob Sie eine unserer attraktiven Standardfarben wählen oder sich für etwas Individuelles entscheiden – Schenker Storen hat das Angebot für Sie.

Für mehr Komfort können unsere Produkte über unsere cleveren Smart Home-Lösungen gesteuert werden. Unsere Vielfalt an Sensor-Möglichkeiten gewährleistet eine sichere und produktgerechte Bedienung. Immer dabei – Schweizer Qualität.

Produkt

/

Optionen

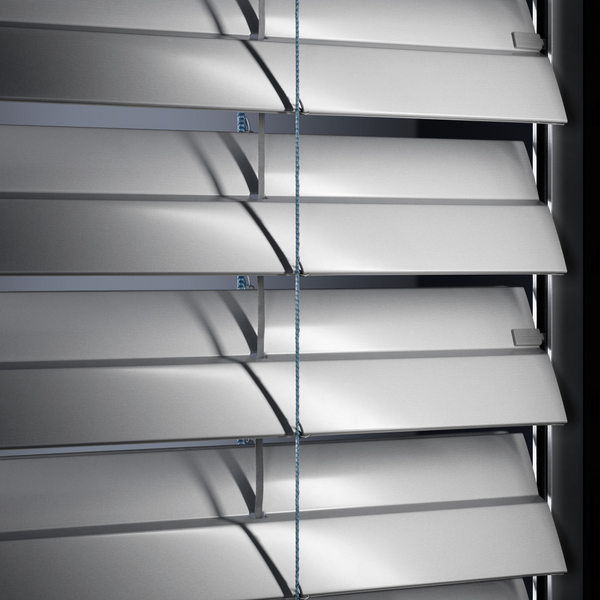

1. Arbeitsstellung (A)

Mit dieser Sonderfunktion wird eine Dunkelphase während des Absenkens verhindert. Genügend Licht erhellt den Raum, bis sich die Raffstore vollständig schliesst.

Verbundraffstoren VR 70 / VR 90 - Option Arbeitsstellung (A)

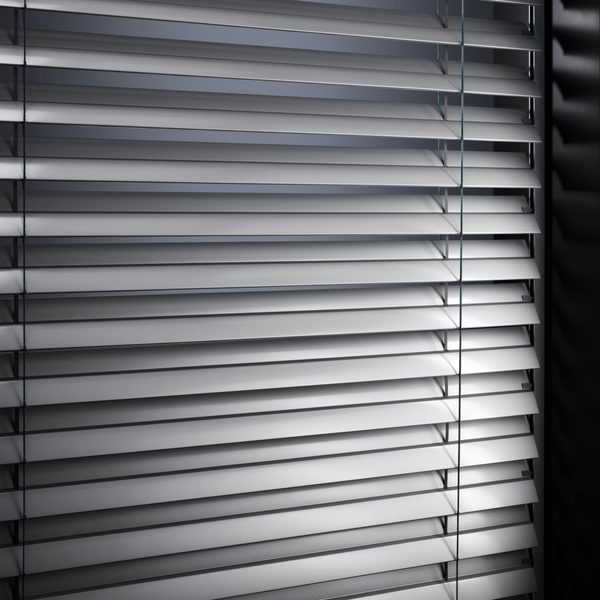

2. Lichtoptimiert (LO)

LO, Lichtoptimiert - für gutes Raum- und Arbeitsklima

Durch unterschiedliche Distanzen zwischen den Lamellen schliessen sich diese nicht gleichmässig. So entstehen in den verschiedenen Lamellenstellungen drei Licht-Bereiche.

Der obere Bereich lässt das Tageslicht in den Raum für ein behagliches Raumgefühl. Im mittleren Bereich sorgt ein dezenter Lichteinfall für eine angenehme Arbeitsatmosphäre. Im unteren Bereich sind die Lamellen geschlossen und bilden somit einen Blend- und Sichtschutz.

Die Option der perforierten Lamellen kann zusätzlich wesentlich zu einem gesteigerten Wohlbefinden am Arbeitsplatz beitragen.

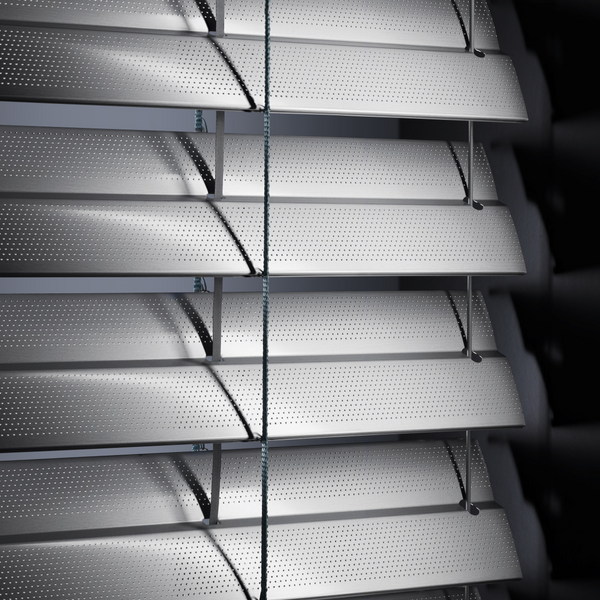

3. Perforiert

Sonnenschutz mit Durchsicht

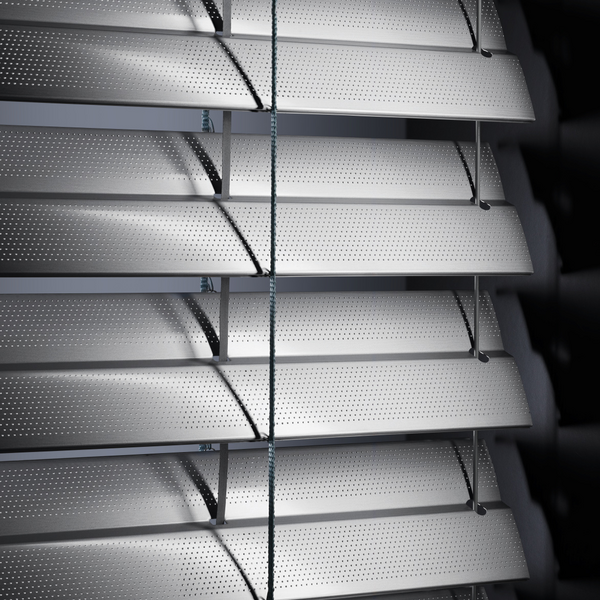

Perforierte Lamellen ermöglichen es, die Aussenwelt auch bei heruntergelassenen und geschlossenen Storen wahrzunehmen. Diese besondere Lamellenart lässt somit auch in heruntergefahrenem und geschlossenem Zustand eine Tageslichtnutzung zu. Durch die fein gelochten Lamellen ist dennoch ein ausreichender Blendschutz gewährleistet. (Lochanteil 5%, Lochgrösse 0,8 mm).

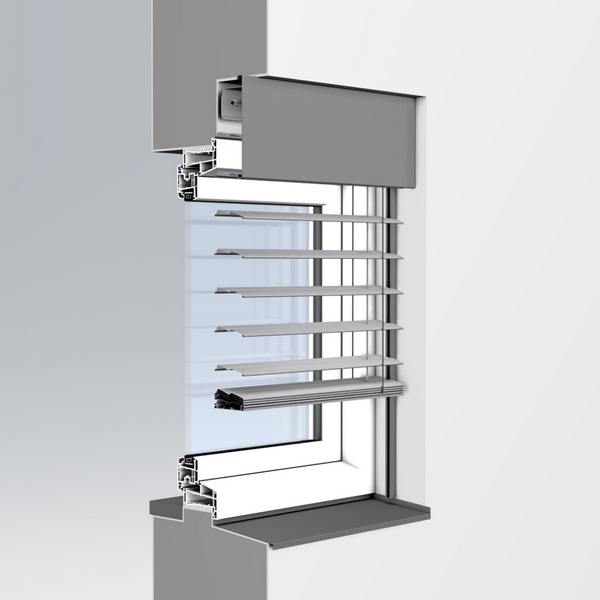

4. Blende

In dieser Einbausituation wird die Verbund-Raffstore im Sturz eingebaut und durch die aussenliegende Befestigung mit einer zusätzlichen Blende abgedeckt. Diese Blende bietet wiederum Möglichkeiten zur Fassadengestaltung. Für Blenden steht eine grosse Auswahl an verschiedenen Formen und Farben zur Verfügung.

Es stehen zwei Montagearten zur Auswahl: Führung konventionell und Führung fest (selbsttragendes Führungssystem).

Lamellenstoren - Option Blende

5. Schallschutz

Bei der konventionellen Montage ist auch ein Schallschutz-Rahmenbügel erhältlich. Diese einzigartige und patentierte Schallschutzmassnahme absorbiert Geräusche und reduziert deutlich die Gebäudeimmissionen. Eignet sich sehr gut für Doppel- und Reihen-Einfamilienhäuser, sowie Stockwerkeigentum.

Lamellenstoren - Option Schallschutz-Rahmenbügel 1

Bei der konventionellen Montage ist auch ein Schallschutz-Rahmenbügel erhältlich. Diese einzigartige und patentierte Schallschutzmassnahme absorbiert Geräusche und reduziert deutlich die Gebäudeimmissionen. Eignet sich sehr gut für Doppel- und Reihen-Einfamilienhäuser, sowie Stockwerkeigentum.

Lamellenstoren - Option Schallschutz-Rahmenbügel 2

6. Insektenschutz

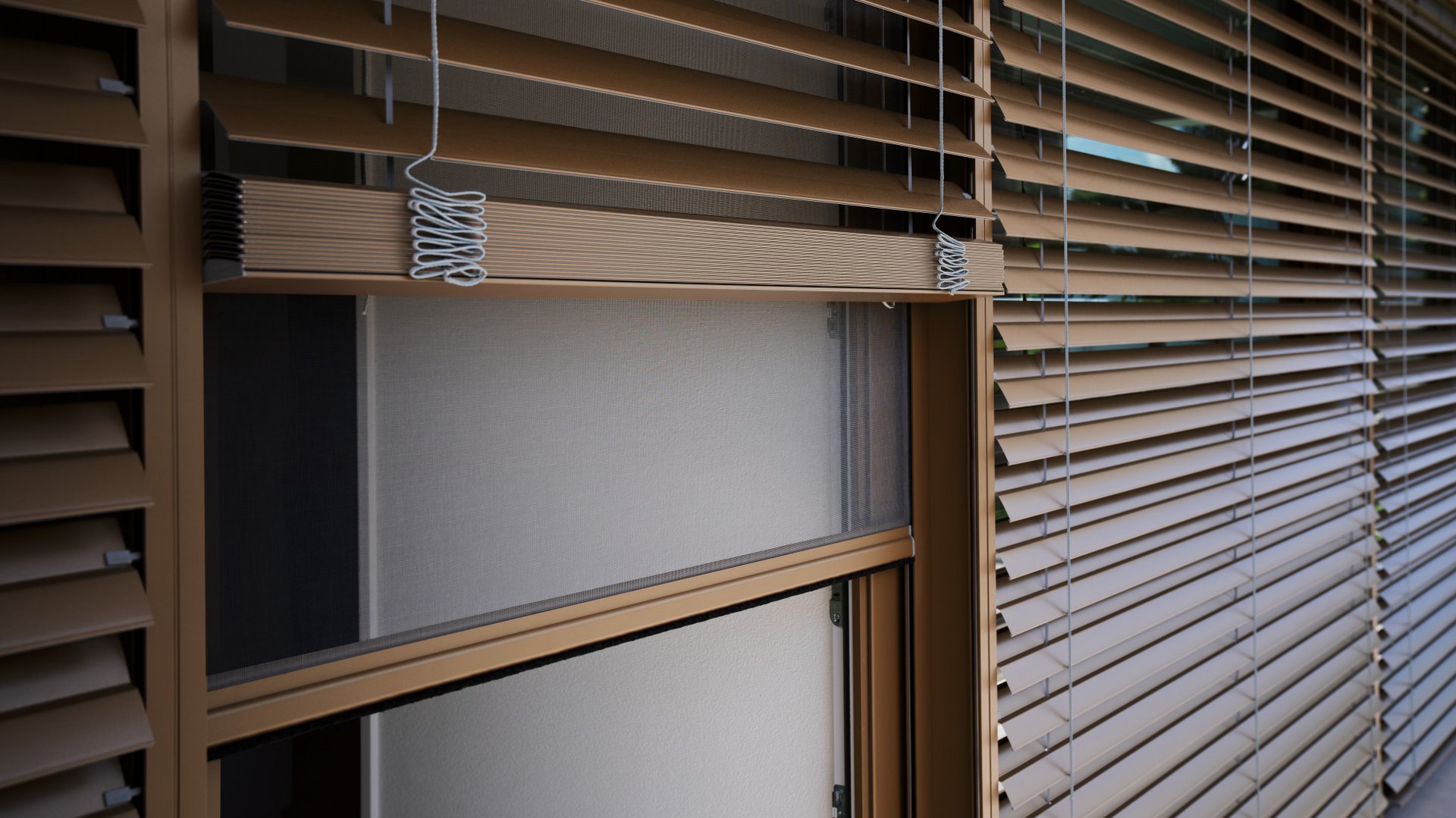

Bei der Verbund-Raffstore VR 70 ist der Insektenschutz kombiniert mit platzsparender Kombiführung erhältlich. Der zuverlässige Insektenschutz befreit Sie von Insekten im Haus, auch bei geöffnetem Fenster. Er ist sehr pflegeleicht und witterungsbeständig.

Lamellenstoren - Option Insektenschutz

7. Farben

Vielfalt an Farben

Passen Sie Profilführungen und Lamellen farblich an Ihre Fenster und Fassaden an. Bei Schenker Storen finden Sie eine beinahe unendliche Auswahl an Farben für Ihre persönliche Farbgestaltung. Dank unserer hauseigenen Pulverbeschichtungsanlage sind unsere Produkte witterungsresistent, kratzfest sowie schmutzabweisend und gewährleisten somit eine lange Farbechtheit.

8. Antriebsarten

Unsere Verbund-Raffstore lässt sich manuell per Handkurbel oder über einen Motor antreiben. Auf Ihren Wunsch lässt sich die Store auch über Funk ansteuern oder Sie können sie in ein Smart Home-System einbinden lassen für eine noch komfortablere Bedienung.

Der Handantrieb erfolgt durch ein wartungsfreies, staubgeschütztes Getriebe mit eingebauter Bremse und wird über eine steckbare, PVC-ummantelte Gelenkkurbel bedient.



Lamellenstoren - Option Antriebsarten Wandschalter

9. Smart Home

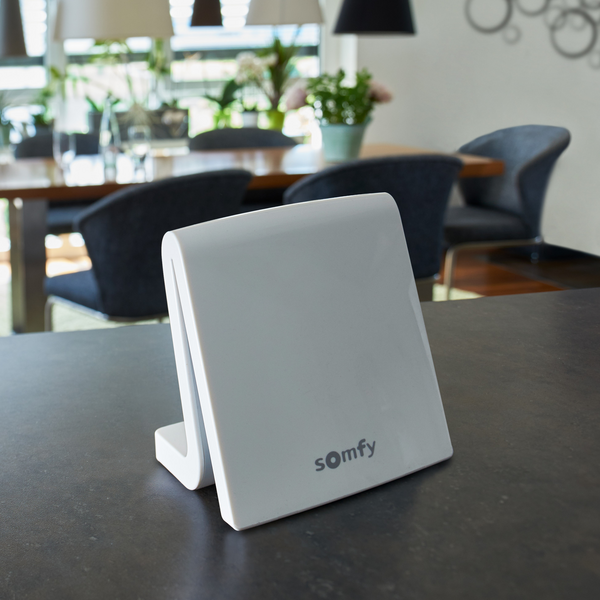

Schenker Storen bietet Smart Home-Lösungen für Einfamilienhäuser und Wohnungen an bis hin zu umfangreichen Steuerungssystemen für grosse Bürogebäude. Programmieren Sie Tagesabläufe für Ihre Sonnenschutzprodukte, erweitern Sie das System mit Wettersensoren für optimalen Komfort und Sicherheit – und sparen Sie dabei noch Energie und Kosten.

Lamellenstoren - Option Smart Home 1

Schenker Storen bietet Smart Home-Lösungen für Einfamilienhäuser und Wohnungen an bis hin zu umfangreichen Steuerungssystemen für grosse Bürogebäude. Programmieren Sie Tagesabläufe für Ihre Sonnenschutzprodukte, erweitern Sie das System mit Wettersensoren für optimalen Komfort und Sicherheit – und sparen Sie dabei noch Energie und Kosten.

Lamellenstoren - Option Smart Home 2

10. Minergie

Indem Sie unsere Storenprodukte an eine Steuerung anschliessen, werten Sie Ihr Produkt automatisch auf den Minergie-Standard auf. Damit entspricht Ihre Store dem höchsten Energiestandard für Niedrigenergiehäuser in der Schweiz.
